Снятие и установка дроссельного узла Нива 2121, Ваз 2131, Лада 4х4

Дроссельный узел снимаем для замены регулятора холостого хода или прокладки дроссельного узла ваз 2121.
Отсоединяем «минусовой» провод» от аккумуляторной батареи.
Частично сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Крестообразной отверткой ослабляем хомут крепления воздушного шланга к дроссельному узлу.

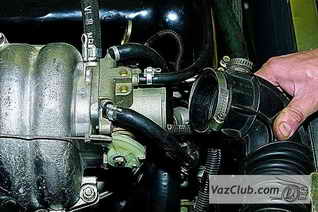

Отсоединяем воздушный шланг.

Ослабляем хомут..

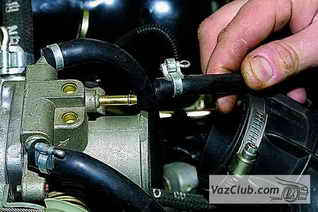

...и снимаем шланг вентиляции картера со штуцера дроссельного узла.

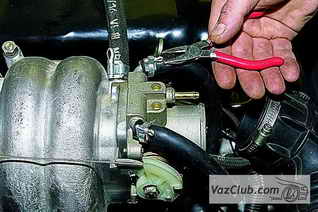

Пассатижами ослабляем хомуты...

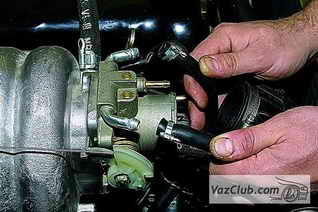

...и снимаем со штуцеров дроссельного узла шланги подвода и отвода охлаждающей жидкости.

Ослабив хомут,...

...снимаем со штуцера шланг адсорбера ваз 2131.

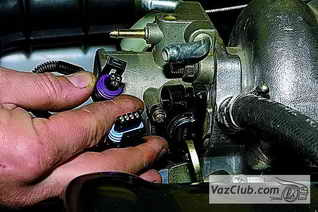

Отсоединяем разъемы датчика положения дроссельной заслонки и регулятора холостого хода нива 2131.

Отсоединяем от шкива привода заслонки трос (см. Снятие троса и педали привода дроссельной заслонки нива 2121).

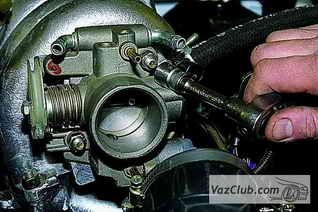

Головкой «на 13» с удлинителем отворачиваем две гайки крепления дроссельного узла к ресиверу.

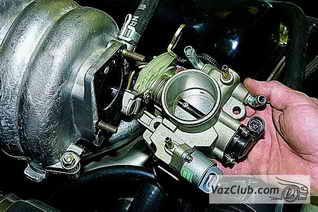

Снимаем дроссельный узел.

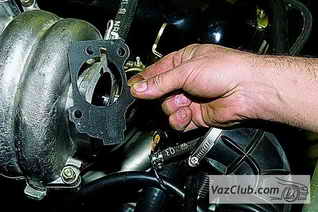

Соединение уплотнено прокладкой.

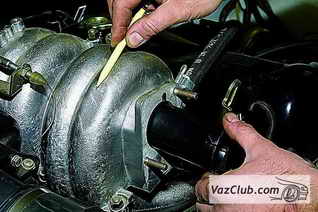

Воздушный поток в ресивере организует пластиковая втулка.

Лыска на втулке должна быть обращена к плоской поверхности ресивера.

Устанавливаем дроссельный узел нива 2121 в обратной последовательности. Момент затяжки гаек – 15–20 Н.м.
Доливаем охлаждающую жидкость.
