Снятие и установка головки блока цилиндров инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя ваз 2121.

Работу проводим на смотровой канаве или подъемнике.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя нива 2121 в сборе с ресивером, впускной трубой и выпускным коллектором.
Для демонтажа головки блока цилиндров:

отсоединяем минусовой провод аккумуляторной батареи;
сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости);
снимаем дроссельный узел в сборе (см. Снятие дроссельного узла);
отсоединяем шланги от отводящего патрубка рубашки охлаждения;
отсоединяем шланг от подводящего патрубка радиатора отопителя;
отсоединяем разъем проводов форсунок топливной рампы нива 2121 (см. Снятие топливной рампы);
отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;
снимаем наконечники высоковольтных проводов со свечей зажигания;
отсоединяем от топливной рампы трубки подвода и отвода топлива;
отсоединяем от выпускного коллектора приемную трубу (см. Снятие приемной трубы), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя);
снимаем распределительный вал и рычаги привода клапанов нива 2131 (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя);
снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с кронштейном модуля зажигания.

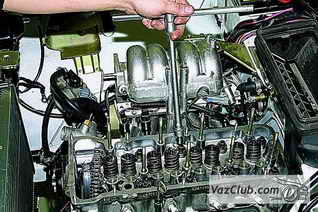

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

Вынимаем болты.

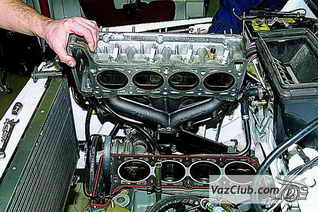

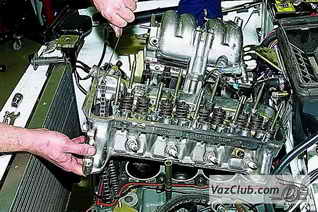

Снимаем головку блока цилиндров в сборе с выпускным коллектором, ресивером и впускной трубой с топливной рампой.

Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. Снятие ресивера впрыскового двигателя), впускную трубу и выпускной коллектор (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

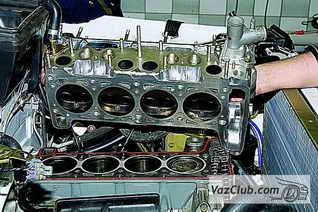

Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы.

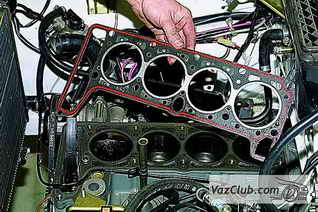

Снимаем прокладку головки блока цилиндров.

Устанавливаем головку блока цилиндров на верстак.

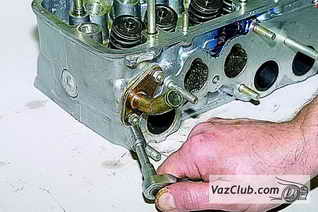

Головкой «на 10» отворачиваем две гайки крепления к головке блока подводящего патрубка радиатора отопителя...

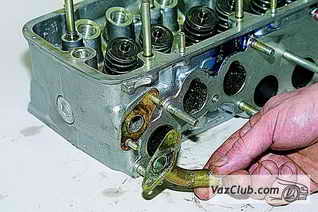

...и снимаем его.

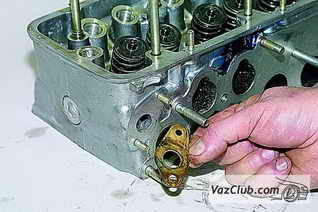

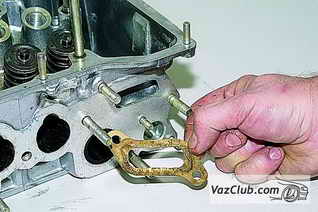

Снимаем уплотнительную прокладку.

Головкой «на 13» отворачиваем две гайки крепления отводящего патрубка рубашки системы охлаждения нива 2121...

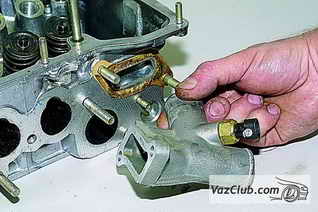

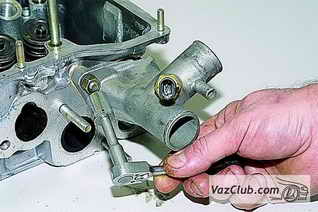

...и снимаем патрубок с датчиком температуры охлаждающей жидкости системы впрыска ваз 2131.

Снимаем уплотнительную прокладку патрубка.

При разборке клапанного механизма...

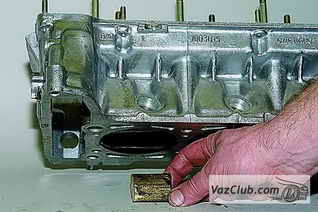

...подкладываем под тарелку рассухариваемого клапана упор — деревянный брусок.

Рассухариваем клапан (см. Замена маслоотражательных колпачков механизма газораспределения)...

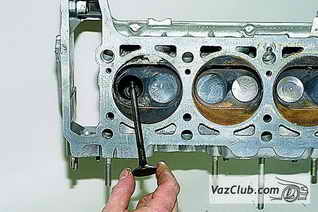

...и вынимаем клапан из направляющей втулки головки блока цилиндров.

Таким же образом демонтируем другие клапаны.
Сборку и установку головки блока цилиндров проводим в обратной последовательности.
Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом.
Собрав клапанный механизм нива 2131,...

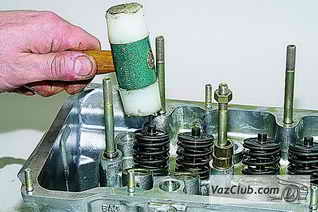

...наносим молотком с пластмассовым бойком удар по торцам клапанов нива 2131 для более надежной фиксации сухарей (деревянный упор при этом необходимо убрать из-под тарелки клапана).

Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок.
Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика.
Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла.
Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

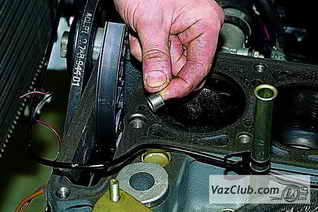

Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам.

Устанавливая головку на блок цилиндров, продеваем цепь за проволоку через отверстие в головке.

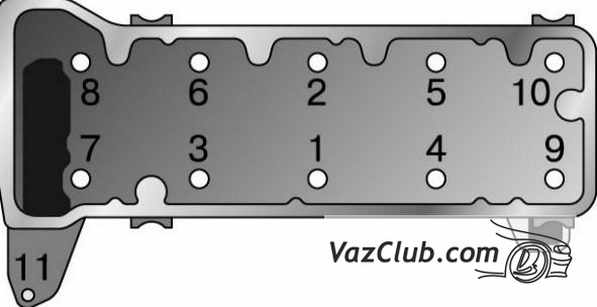

Установив болты крепления головки блока цилиндров, затягиваем их в порядке.

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);
2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).
Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).
