Сборка и разборка топливного насоса Нива 2121, Ваз 2131, Лада 4х4Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя нива 2121 (для наглядности выполняем эти операции на демонтированном насосе).
Собираем насос в обратной последовательности. При установке диафрагм совмещаем их отверстия (под винты) с отверстиями нижнего корпуса насоса.
|
Ключом «на 10» отворачиваем болт крепления крышки насоса.

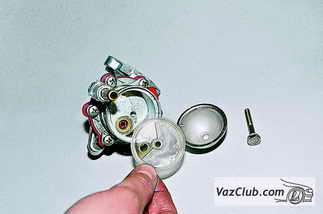

Снимаем крышку и вынимаем сетчатый фильтр.

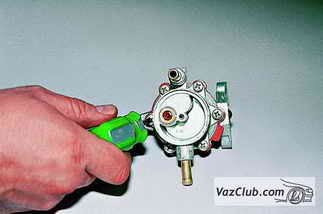

Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса ваз 2131...
...и разъединяем корпуса.

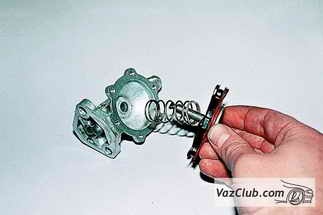

Вдавив и повернув диафрагменный узел на 90°, вынимаем его из нижнего корпуса и снимаем со штока пружину.

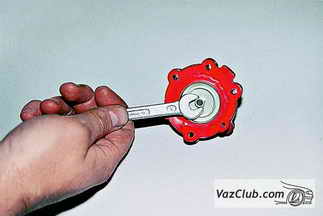

Ключом «на 8» отворачиваем гайку крепления штока...

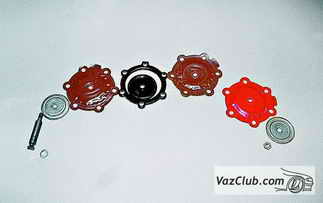

...и последовательно снимаем со штока: шайбу, верхнюю стальную тарелку, две рабочие диафрагмы, наружную и внутреннюю дистанционные проставки, предохранительную диафрагму и нижнюю тарелку.
Сетчатый фильтр устанавливаем в корпус насоса нива 2131 так, чтобы его отверстие располагалось над всасывающим клапаном. Отбортовка отверстия фильтра ваз 2121 должна войти в отверстие клапана.© Клуб отечественных автомобилей Лада. Ремонт и тюнинг Ваз своими руками.
