Замена узлов системы рециркуляции отработавших газов Нива 2121, Ваз 2131, Лада 4х4

Перед снятием термовакуумного выключателя сливаем жидкость из системы охлаждения двигателя нива 2131 (см. Замена охлаждающей жидкости).

Отсоединяем шланги от термовакуумного выключателя.

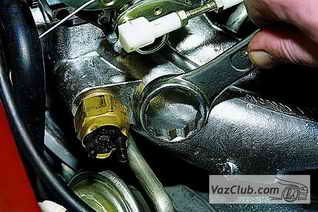

Накидным ключом «на 27» отворачиваем выключатель…

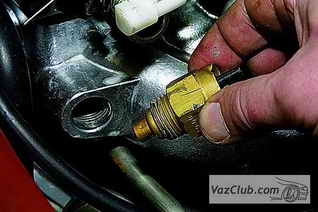

…и снимаем его.

Для снятия клапана рециркуляции нива 2121…

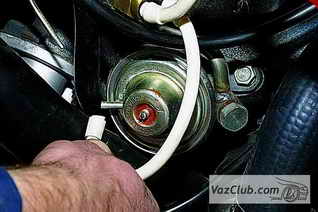

…отсоединяем шланг.

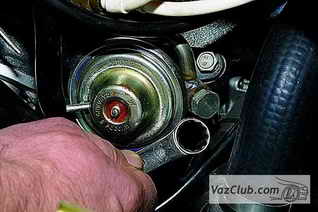

Накидным ключом «на 17» отворачиваем болт-штуцер…

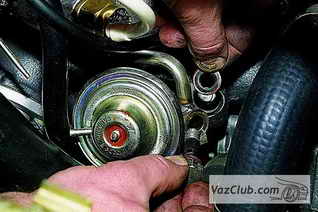

…и снимаем его вместе с двумя уплотнительными медными кольцами.

Головкой «на 13» отворачиваем два болта крепления клапана рециркуляции к выпускному коллектору ваз 2131.

Снимаем клапан.

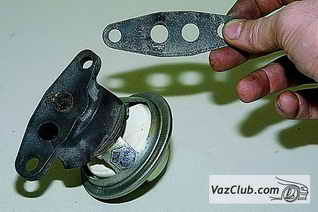

Соединение фланца клапана нива 2121 и выпускного коллектора уплотнено прокладкой.

Для проверки работоспособности клапана ручным вакуумным насосом (при его отсутствии – ртом) подаем разрежение в диафрагменную полость клапана.

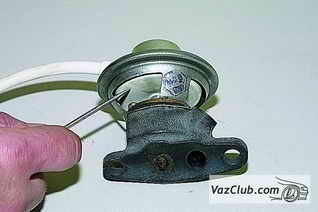

У исправного клапана перемещается диафрагма…

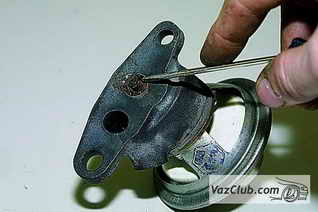

…и шток.

Демонтаж трубки рециркуляции нива 2131 возможен только при снятой впускной трубе (см. Замена прокладок впускной трубы и выпускного коллектора карбюраторного двигателя).
Устанавливаем узлы системы рециркуляции отработавших газов ваз 2121 в обратной последовательности. Уплотнительную прокладку заменяем новой.
