Сборка и разборка шатунно-поршневой группы (ШПГ) Нива 2121, Ваз 2131, Лада 4х4

При необходимости демонтаж ШПГ двигателя можно выполнить на автомобиле, не снимая двигатель.

Работу проводим на смотровой канаве или подъемнике.
Снимаем поддон картера двигателя ваз 2131 (см. Снятие поддона картера и масляного насоса двигателя на автомобиле).

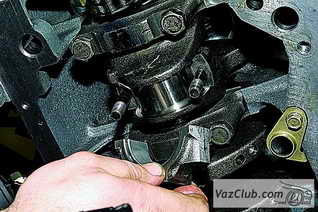

поршни шатуны ваз 2121, ваз 2131 Головкой «на 14» отворачиваем две гайки крепления крышки шатуна нива 2121 (поршень при этом должен находиться в НМТ).

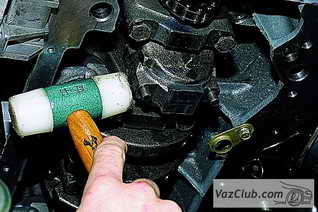

разборка поршневой группы нива 2121, нива 2131 Молотком с пластмассовым бойком (или молотком с бойком из мягкого металла) наносим легкие удары по боковым поверхностям крышки, чтобы ослабить ее посадку на шатунных болтах.

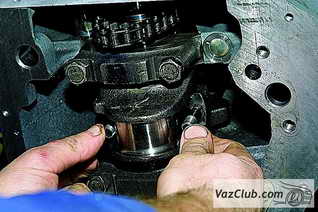

сборка шатунно-поршневой группы (ШПГ) Снимаем крышку шатуна.

крышка шатуна niva 4x4 Сдвигаем шатун вверх.

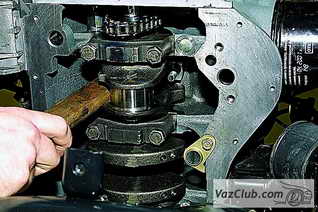

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна нива 2131, проталкиваем шатун вверх до выхода поршня из цилиндра...

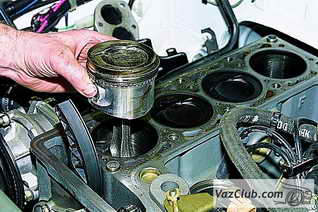

поршни и вынимаем поршень с шатуном нива 2121 в сборе.

Аналогично демонтируем поршни с шатунами других цилиндров.
Установку ШПГ проводим в обратной последовательности (см. также Разборка и сборка двигателя).

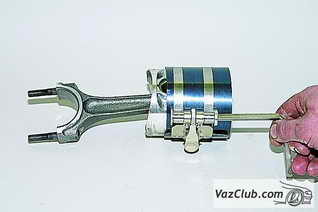

установка поршня Перед установкой поршня с шатуном в цилиндр оправкой сжимаем поршневые кольца.

Устанавливаем шатун с поршнем нива 2131 в цилиндр.

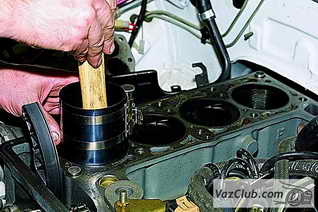

шатунно-поршневая группа нива 2131 Упираясь рукояткой молотка в днище поршня, проталкиваем поршень в цилиндр ваз 2121.
