Замена прокладки головки блока цилиндров двигателя Нива 2121, Ваз 2131, Лада 4х4

На впрысковом двигателе отсоединяем трубки топливной рампы, трос привода дроссельной заслонки и шланг вакуумного усилителя тормозов от кронштейнов, закрепленных на головке блока цилиндров нива 2121. Снимаем шланг вакуумного усилителя тормозов со штуцера ресивера. Отсоединяем шланг вентиляции картера ваз 2131 от подводящего воздушного шланга.

Головкой «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров.

Снимаем со шпилек головки блока цилиндров кронштейны крепления…

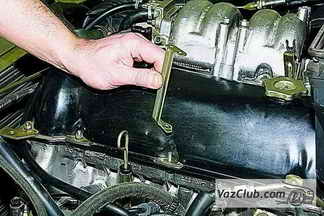

…шланга вакуумного усилителя тормозов ваз 2121,…

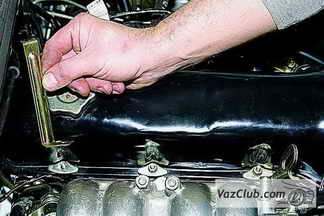

…подающей трубки топливной рампы нива 2121,…

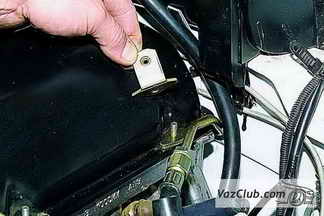

…сливной трубки топливной рампы…

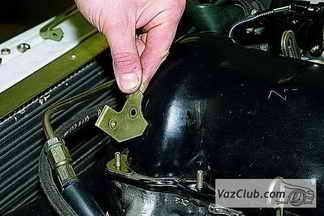

…и троса привода дроссельной заслонки.

Снимаем со шпилек головки блока цилиндров прижимные шайбы крышки.

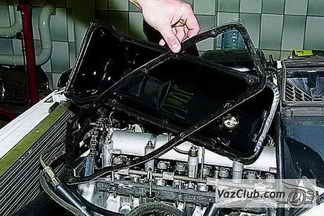

Снимаем крышку головки блока цилиндров с прокладкой.

На карбюраторном двигателе перед снятием крышки головки блока цилиндров нива 2131 демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра) и отсоединяем от карбюратора трос привода воздушной заслонки и шланг слива топлива. Отсоединяем высоковольтный провод от катушки зажигания. Отсоединяем от кронштейна, закрепленного на головке блока цилиндров, возвратную пружину тяг привода дроссельных заслонок карбюратора ваз 2121 (см. Снятие карбюратора с двигателя).
Отворачиваем гайки крепления крышки головки блока цилиндров.

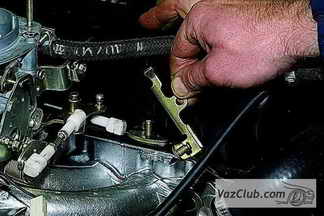

Снимаем со шпильки головки блока кронштейн крепления возвратной пружины.

Крышку головки блока цилиндров карбюраторного двигателя нива 2131 демонтируем аналогично снятию крышки на впрысковом двигателе.
Установив новую прокладку собираем детали в обратном порядке.
