Разборка и сборка двигателя Нива 2121, Ваз 2131, Лада 4х4
Перед разборкой очищаем двигатель от грязи.
Моменты затяжки резьбовых соединений

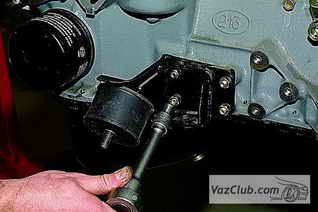

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста
и снимаем кронштейн.

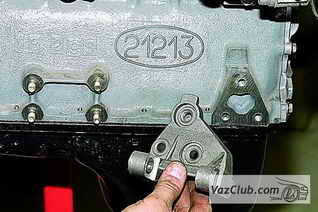

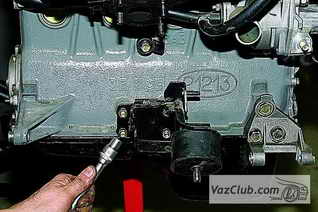

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата

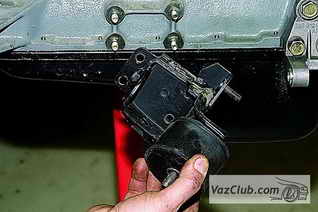

и снимаем кронштейн в сборе с подушкой.
После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. Замена ведомого и ведущего дисков сцепления нива 2121).
Снимаем маховик и крышку картера сцепления (см. Замена заднего сальника коленчатого вала).
Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата
и снимаем кронштейн с подушкой.
Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора
и снимаем кронштейн.

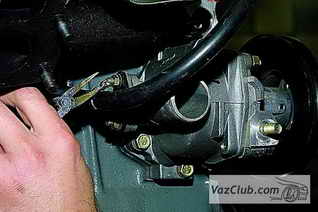

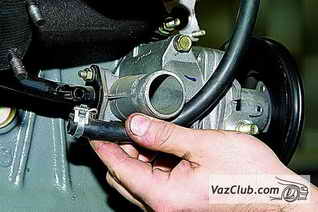

Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя нива 2121 шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213).
Снимаем шланг с патрубка отводящей трубки.

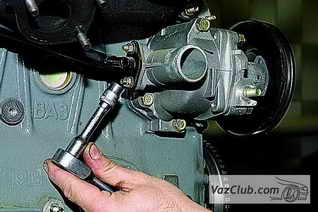

Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

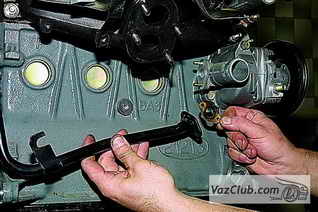

Отвернув гайку крепления кронштейна трубки к выпускному коллектору (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя нива 2131),
снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку.

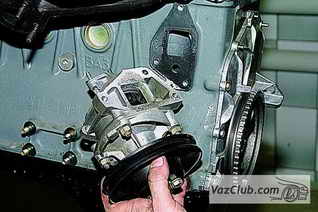

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров
и снимаем насос охлаждающей жидкости в сборе и его прокладку.
На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров впрыскового двигателя).
На карбюраторном двигателе головку блока цилиндров нива 2131 снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров карбюраторного двигателя).
Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).

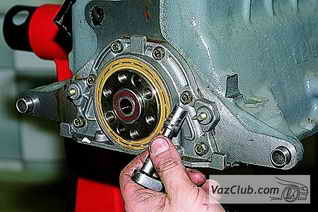

Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров.

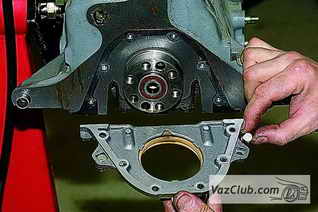

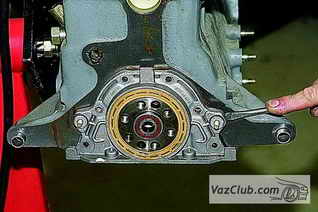

Поддеваем отверткой за приливы держатель заднего сальника

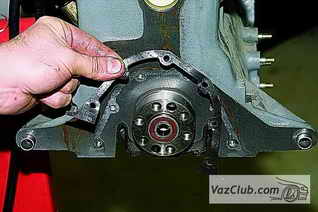

и снимаем держатель в сборе с сальником.
Из пазов держателя сальника нива 2121 извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления.

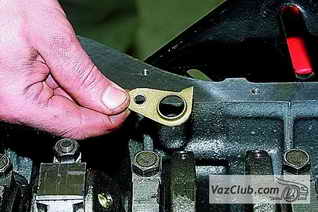

Снимаем прокладку держателя заднего сальника.
Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы).
Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.
Снимаем кронштейн.
Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

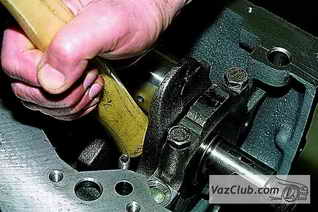

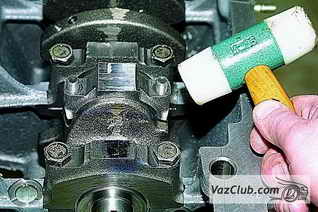

Постучав по боковым поверхностям крышки молотком с пластмассовым бойком,
снимаем крышку шатуна.
Вынимаем нижний вкладыш шатунного подшипника нива 2131 из крышки.
Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала.

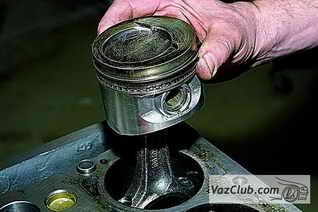

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр
и вынимаем поршень с шатуном из цилиндра.
Вынимаем верхний вкладыш подшипника из головки шатуна ваз 2121.
Аналогичным образом извлекаем поршни с шатунами из других цилиндров.
Зажимаем шатун в тиски с накладками губок из мягкого металла.

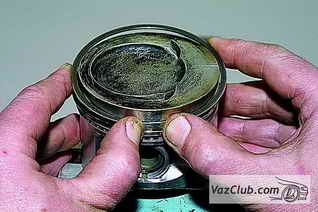

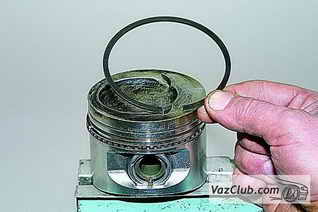

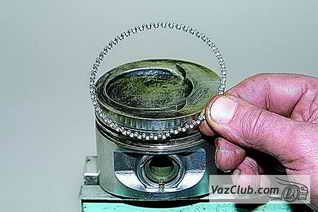

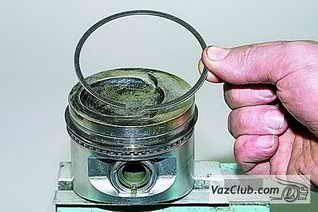

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца
и снимаем верхнее компрессионное кольцо.
Таким же образом снимаем

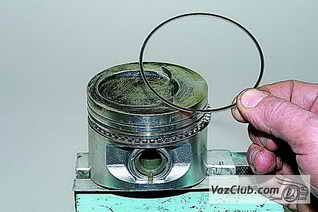

нижнее компрессионное кольцо,
два диска масляного кольца ваз 2131.
Снимаем расширитель маслосъемного кольца.
Для снятия поршня с шатуна

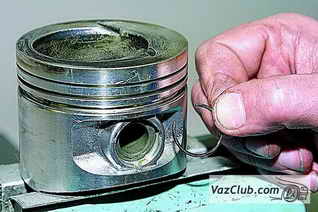

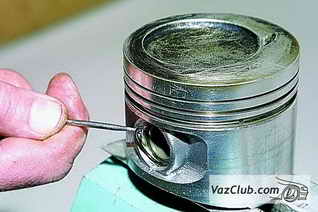

поддеваем отверткой стопорное кольцо поршневого пальца
и извлекаем его из кольцевой канавки поршня.
Таким же образом вынимаем второе стопорное кольцо пальца.

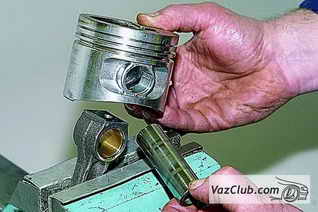

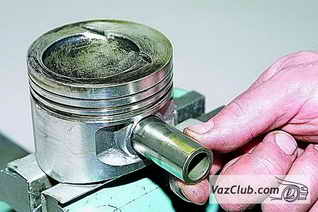

Сдвинув поршневой палец нива 2121,
извлекаем его из отверстия в поршне.
Снимаем поршень с верхней головки шатуна.
Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр.

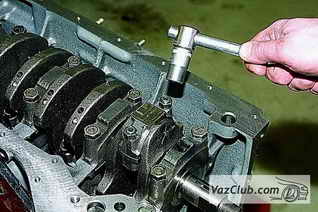

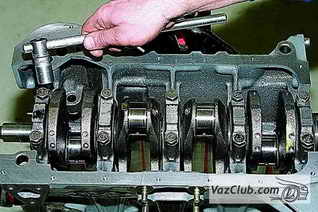

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала нива 2131.

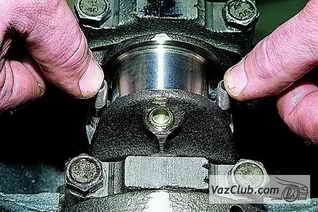

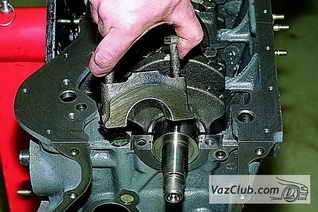

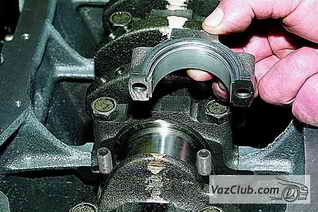

Снимаем крышку коренного подшипника.

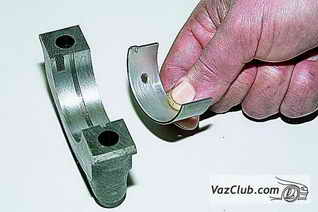

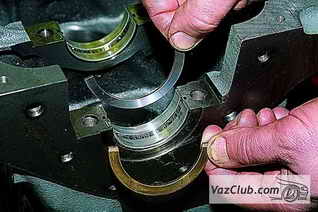

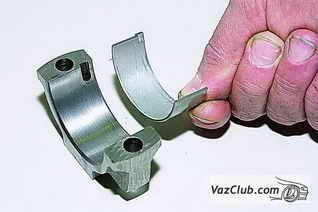

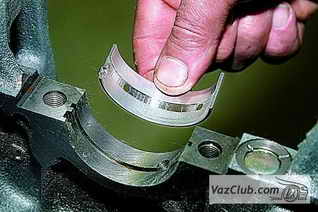

Вынимаем из крышки нижний вкладыш коренного подшипника.
Таким же образом снимаем еще четыре крышки коренных подшипников.

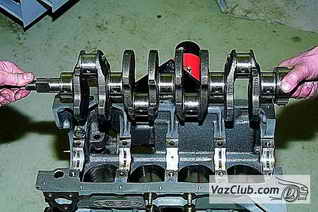

Вынимаем коленчатый вал ваз 2121 из блока цилиндров.
Вынимаем из проточек задней опоры блока цилиндров упорные полукольца.
Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.
После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.
Для определения износа цилиндров

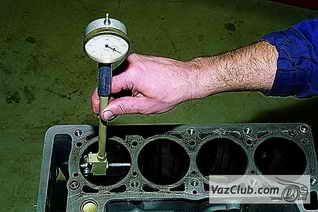

нутромером измеряем диаметр цилиндра в четырех поя-сах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).
Для определения износа юбки поршня ваз 2131

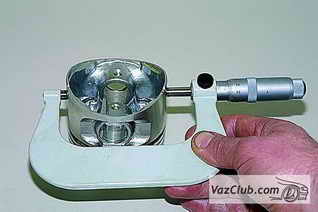

микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

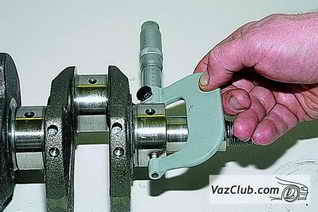

Микрометром измеряем диаметры
шатунных шеек
и коренных шеек коленчатого вала.
Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.
После шлифования шеек коленчатого вала

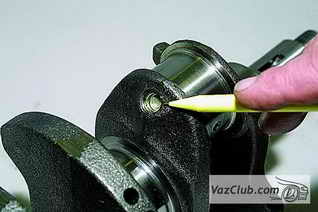

необходимо удалить заглушки масляных каналов,
тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.
Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО.
Собираем двигатель в обратной последовательности.

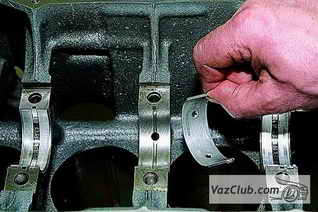

Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек).
В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками,
а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).
Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

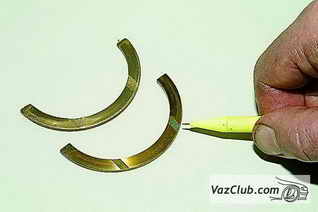

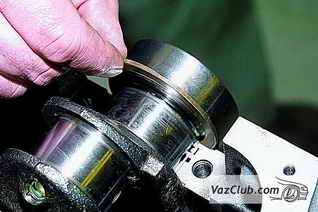

Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.
С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).
Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

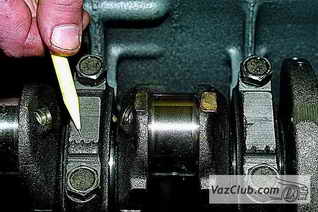

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).
При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

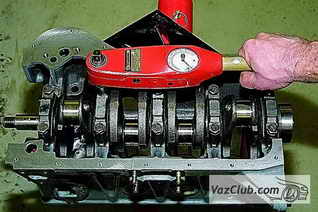

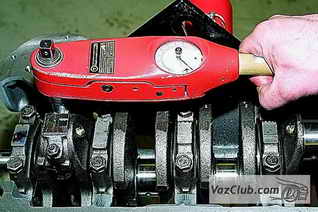

Затягиваем болты крепления крышек коренных подшипников нива 2121 предписанным моментом (см. Моменты затяжки резьбовых соединений).
Поршни к цилиндрам подбираются по классам.
Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

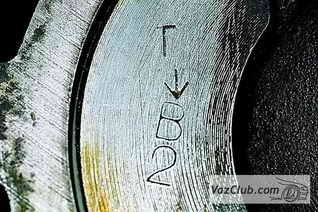

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище.
Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.
При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.

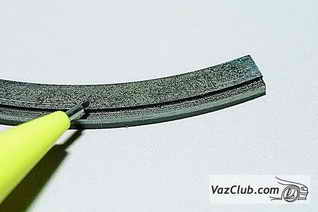

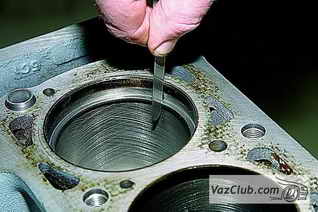

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня нива 2131.
Набором плоских щупов проверяем зазор в замке поршневого кольца.
Смазываем моторным маслом канавки на поршнях.
Устанавливаем на поршни кольца.
Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз.
Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.
Кольца должны проворачиваться в канавках свободно без заеданий.
Располагаем кольца следующим образом:
замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;
замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;
замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).
Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

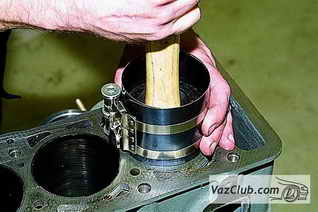

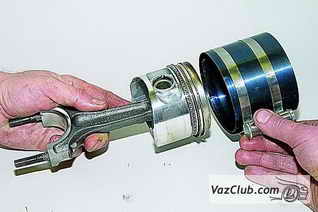

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку
и, стягивая оправку, сжимаем поршневые кольца.
Устанавливаем поршень с шатуном в цилиндр.
Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

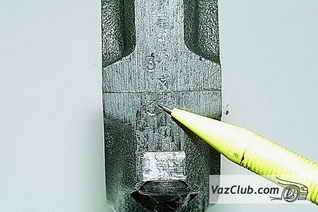

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.
Гайки крепления шатуна затягиваем предписанным моментом (см. Моменты затяжки резьбовых соединений). Дальнейшую сборку проводим в последовательности обратной разборке. Уплотнительные прокладки и сальники заменяем новыми.

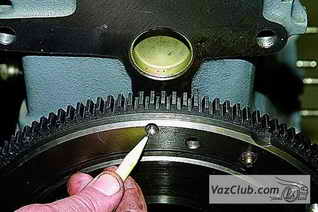

При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.
