Замена шестерни привода масляного насоса Нива 2121, Ваз 2131, Лада 4х4

На впрысковом двигателе для доступа к гнезду блока цилиндров, через которое демонтируется шестерня привода масляного насоса ваз 2131, необходимо снять кронштейн модуля зажигания.

Для этого...

...ключом «на 13» ослабляем две гайки нижнего крепления кронштейна к блоку цилиндров (для наглядности операция показана на снятом двигателе).

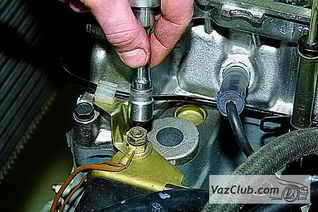

Головкой «на 13» отворачиваем гайку крепления «массовых» проводов системы впрыска к шпильке блока цилиндров (в передней верхней части блока с левой стороны).

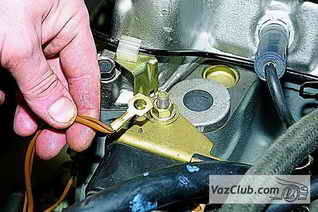

Снимаем клемму проводов со шпильки.

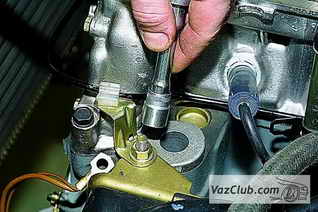

Головкой «на 13» отворачиваем гайку верхнего крепления кронштейна модуля зажигания ваз 2121 к блоку цилиндров.

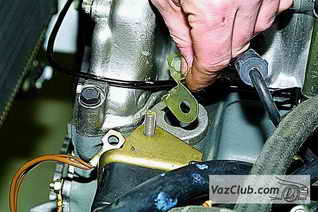

Снимаем кронштейн держателя трубки подвода масла к гидравлическому натяжителю цепи привода распределительного вала.

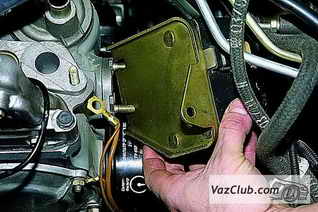

Поднимаем кронштейн с модулем зажигания нива 2121 и отводим его от блока цилиндров.

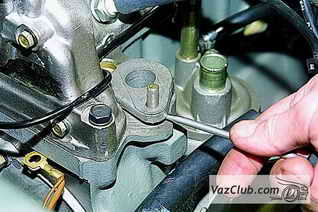

Поддеваем отверткой фиксатор шестерни привода масляного насоса нива 2121...

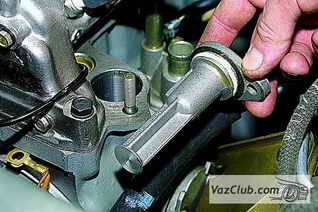

...и илекаем его из гнезда блока цилиндров нива 2121.

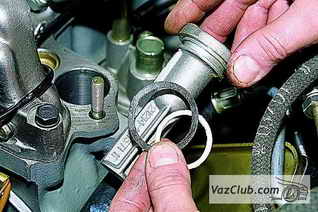

Соединение уплотнено резиновой и паронитовой прокладками.

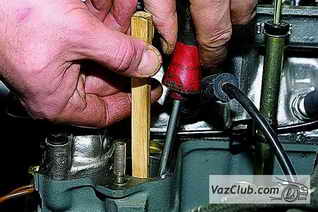

Вставляем с натягом деревянную конусную оправку в шлицевое отверстие шестерни привода масляного насоса...

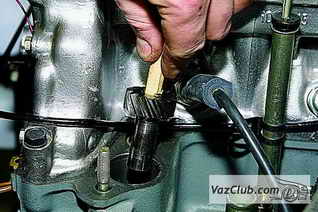

...и извлекаем шестерню из блока цилиндров, поворачивая ее против часовой стрелки.

Будьте осторожны, не уроните шестерню в блок цилиндров.

Устанавливаем шестерню привода масляного насоса в обратном порядке.
Вводим шестерню в зацепление с шестерней валика привода масляного насоса нива 2131...

...и удерживая отверткой шестерню, вынимаем деревянную оправку.

Демонтаж шестерни привода масляного насоса на карбюраторном двигателе нива 2121 аналогичен ее снятию на впрысковом двигателе, за исключением того, что вместо фиксатора шестерни, необходимо снять датчик-распределитель зажигания (см. Снятие датчика-распределителя зажигания).
