система охлаждения карбюраторного двигателя нива 2121
Система охлаждения карбюраторного двигателя Система охлаждения впрыскового двигателя 1 – расширительный бачок; 2 – пробка расширительного бачка; 3 – труба отвода жидкости от радиатора отопителя; 4 – шланг отвода жидкости от радиатора отопителя; 5 – кран отопителя; 6 – радиатор отопителя; 7 – шланг подвода жидкости к радиатору отопителя; 8 – шланг подвода жидкости к блоку подогрева карбюратора; 9 –
Система охлаждения ваз 2121 – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Впускной клапан нормально открыт (зазор между ним и резиновой прокладкой 0,5–1,1 мм) – при этом система сообщается с расширительным бачком. При нагревании двигателя жидкость, расширяясь, вытесняется в бачок, при остывании – возвращается
регулировка натяжения ремня насоса охлаждающей жидкости ваз 2121, ваз 2131
Натяжение ремня проверяем по его прогибу между шкивами агрегатов ваз 2121. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм. между шкивами насоса и генератором. или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для
замена охлаждающей жидкости niva 4x4
Работу проводим на холодном двигателе. Открываем кран отопителя. Отворачиваем пробку радиатора. Подставляем емкость и подготавливаем шланг внутренним диаметром 16 мм. В левом нижнем углу радиатора нива 2131 отворачиваем пробку и через шланг сливаем жидкость из радиатора. Для слива жидкости из двигателя накидным ключом «на 13» отворачиваем пробку на левой стороне блока цилиндров и сливаем жидкость,
привод датчика
Сливаем охлаждающую жидкость из блока цилиндров (см. Замена охлаждающей жидкости нива 2131). Снимаем с датчика провод. Накидным ключом «на 21» отворачиваем датчик температуры и снимаем его. Смазываем резьбовую часть нового датчика нива 2121 герметиком и заворачиваем датчик моментом 15–20 Н.м (1,5–2 кгс.м).

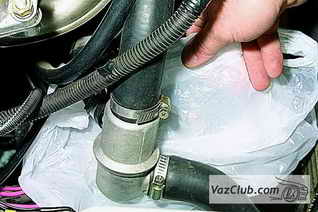

термостат ваз 2121
Неисправность термостата можно проверить, не демонтируя его. При исправном термостате после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу. Для демонтажа термостата сливаем охлаждающую жидкость нива 2131 (см. Замена охлаждающей жидкости). Попадание
пробка бачка ваз 2121, ваз 2131
На автомобиле с впрысковым двигателем... отворачиваем пробку расширительного бачка нива 2131. Отстегиваем резиновый ремень ваз 2121 крепления. Сливаем охлаждающую жидкость в подставленную емкость. Пассатижами ослабляем хомут и, отсоединив шланг от патрубка бачка, снимаем расширительный бачок. На автомобиле с карбюраторным двигателем для снятия бачка нива 2121... ключом «на 10» отворачиваем гайку
радиатор ваз 2121, ваз 2131
Снимаем трубу запасного колеса (см. Снятие трубы и опоры запасного колеса). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). На автомобиле с карбюраторным двигателем снимаем кожух вентилятора (см. Снятие кожуха вентилятора карбюраторного двигателя). На фото капот снят для наглядности. Ослабив хомут, отсоединяем от радиатора ваз 2121 шланг расширительного бачка. Ослабляем хомуты отводящего и

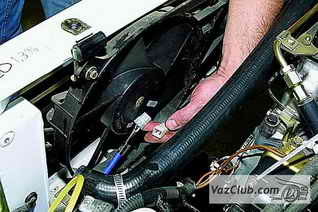

электровентилятор
Снять электровентиляторы впрыскового двигателя можно только после снятия радиатора (см. Снятие радиатора нива 2131). На фото капот снят для наглядности. Отсоединяем электрический разъем. Наклоняем электровентиляторы с кожухом к двигателю... ...и вынимаем из моторного отсека нива 2121. Кожух электровентиляторов опирается на поперечину кузова ваз 2131 через резиновые втулки. Для замены электродвигателя...

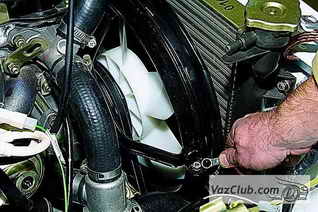

кожух вентилятора
Работу проводим для демонтажа радиатора нива 2121, снятия крыльчатки и насоса охлаждающей жидкости. Накидным ключом «на 10» отворачиваем две гайки шпилек, соединяющих части кожуха. Снимаем нижний кожух. Головкой «на 10» с удлинителем отворачиваем болт крепления верхнего кожуха к кронштейну. Снимаем верхний кожух. Устанавливаем кожух вентилятора ваз 2121 в обратной последовательности. При установке

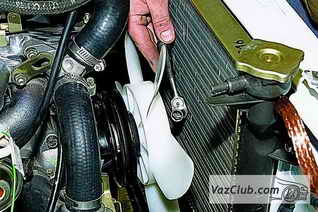

крепление шкива насоса
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Работу по демонтажу крышки сложнее провести на карбюраторном двигателе ваз 2121, поэтому все операции показаны на нем. Снимаем кожух вентилятора (см. Снятие кожуха вентилятора карбюраторного двигателя). Снимаем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей
