Устройство системы охлаждения Нива 2121, Ваз 2131, Лада 4х4

Система охлаждения карбюраторного двигателя

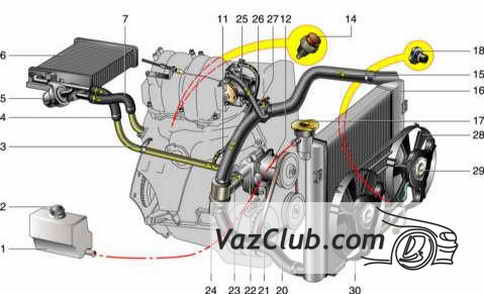

Система охлаждения впрыскового двигателя

1 – расширительный бачок;
2 – пробка расширительного бачка;
3 – труба отвода жидкости от радиатора отопителя;
4 – шланг отвода жидкости от радиатора отопителя;
5 – кран отопителя;
6 – радиатор отопителя;
7 – шланг подвода жидкости к радиатору отопителя;
8 – шланг подвода жидкости к блоку подогрева карбюратора;
9 – шланг отвода жидкости от блока подогрева карбюратора;
10 – термовакуумный выключатель клапана рециркуляции;
11 – перепускной (байпасный) шланг термостата;
12 – крышка насоса охлаждающей жидкости;
13 – крыльчатка вентилятора;
14 – датчик температуры охлаждающей жидкости для комбинации приборов;
15 – подводящий шланг радиатора;
16 – радиатор;
17 – пробка радиатора;
18 – сливная пробка радиатора;
19 – кожух вентилятора;
20 – отводящий шланг радиатора;
21 – ремень привода насоса охлаждающей жидкости;
22 – корпус насоса охлаждающей жидкости;
23 – шланг подачи охлаждающей жидкости в насос;
24 – термостат;
25 – шланг подвода охлаждающей жидкости к дроссельному узлу;
26 – шланг отвода охлаждающей жидкости от дроссельного узла;
27 – датчик температуры охлаждающей жидкости для системы впрыска;
28 – крыльчатка электровентилятора;
29 – электродвигатель;
30 – кожух электровентиляторов.
