Снятие и установка гибкого вала привода спидометра Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Снимаем гибкий вал привода спидометра ваз 2121 для его замены.

замена вала спидометра niva 4x4Пассатижами отворачиваем накидную гайку гибкого вала привода спидометра...

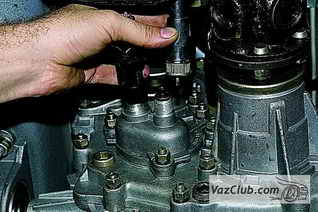

снятие гибкого вала спидометра ваз 2121…и отсоединяем привод спидометра ваз 2131 от раздаточной коробки.

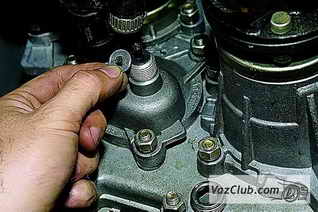

шайба валаСнимаем маслоотражательную шайбу (чтобы она не потерялась).

Отводим комбинацию приборов от панели приборов (см. Снятие комбинации приборов).

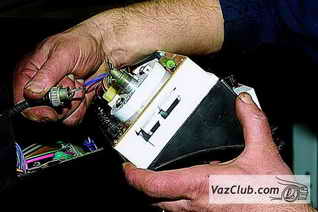

привод спидометра ваз 2131Отсоединяем привод спидометра нива 2121 от комбинации приборов.

Вытягиваем гибкий вал в салон. При монтаже нового гибкого вала нива 2131 не допускаем его перегибов радиусом менее 100 мм.
