Замена комбинации приборов Нива 2121, Ваз 2131, Лада 4х4

Комбинацию приборов снимаем для ее замены, для замены контрольных ламп нива 2131 и ламп подсветки, троса спидометра и для доступа к точкам крепления панели приборов.

комбинация приборов ваз 2121, ваз 2131 Крестообразной отверткой отворачиваем два самореза крепления щитка панели приборов ваз 2121 к самой панели приборов.

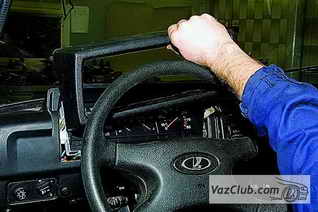

Потянув верхнюю часть щитка на себя,…

снятие приборов …снимаем его.

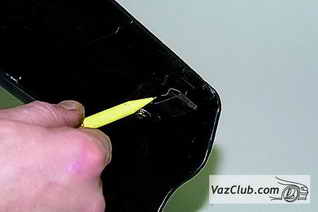

щиток Две защелки, расположены в верхних углах щитка.

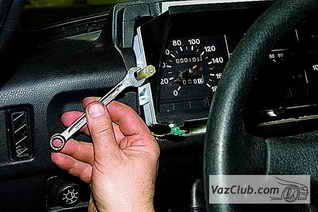

крепление приборов к панели нива 2121, нива 2131 Ключом «на 10» отворачиваем две высокие пластиковые гайки крепления комбинации приборов ваз 2131 к панели приборов.

Отводим комбинацию приборов от панели и отворачиваем накидную гайку гибкого вала привода спидометра (см. Снятие гибкого вала привода спидометра).

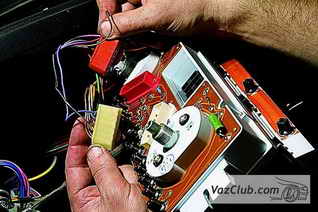

провода Отсоединяем две колодки проводов: левая – белая, правая – красная.

Снимаем комбинацию приборов.
На снятой комбинации приборов заменяем:

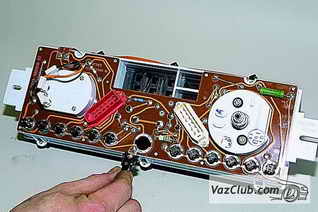

лампа заряда батареи контрольную лампу, повернув патрон против часовой стрелки и вынув его (контрольная лампа заряда аккумуляторной батареи),…

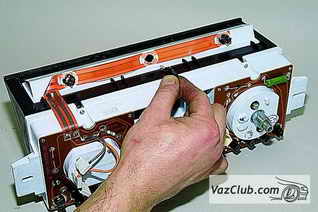

подсветка панели …лампу подсветки панели приборов.

Устанавливаем лампы и комбинацию приборов нива 2121 в обратной последовательности.
