Замена контрольной лампы прикрытия воздушной заслонки карбюратора Нива 2121, Ваз 2131, Лада 4х4

Отсоединяем «минусовой» провод аккумуляторной батареи.
Снимаем комбинацию приборов нива 2121 (см. Снятие комбинации приборов).
Через гнездо комбинации приборов ваз 2131 сдвигаем резиновый чехол…

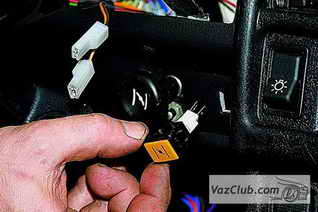

cнятие и установка лампы воздушной заслонки…и отсоединяем разъем выключателя контрольной лампы прикрытия воздушной заслонки карбюратора.

Вытянув рукоятку управления воздушной заслонкой,…

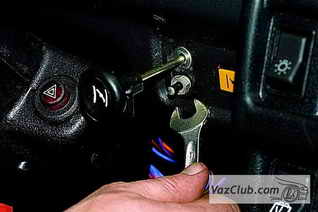

выключатель лампы нива 2121, нива 2131…ключом «на 11» отворачиваем выключатель контрольной лампы ваз 2121…

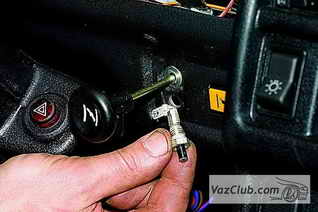

выключатель лампы нива 2121, нива 2131…и снимаем его.

провода лампыОтсоединяем провода от контрольной лампы…

патрон и лампа…и вынимаем патрон с лампой из отверстия в панели приборов.

Устанавливаем контрольную лампу нива 2121 прикрытия воздушной заслонки карбюратора нива 2131 и ее выключатель в обратной последовательности.
