Снятие и установка гидрокорректора фар Нива 2121, Ваз 2131, Лада 4х4

Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов. Целиком демонтируем для замены.
Для отсоединения рабочего цилиндра гидрокорректора нива 2131 от фары…

гидрокорректор фары нива 2121, нива 2131 …нажимаем на фиксатор, поворачиваем против часовой стрелки…

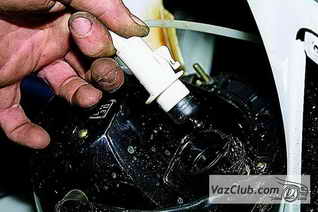

…и вынимаем рабочий цилиндр гидрокорректора из фары.

Вынув из брызговика резиновую заглушку (см. Снятие и разборка фары ваз 2131, замена лампы),…

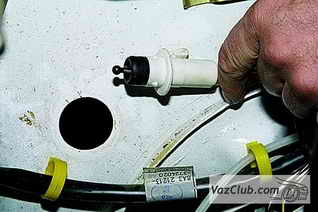

…выводим рабочий цилиндр в моторный отсек.

Аналогично снимаем и выводим рабочий цилиндр другой фары.
Для снятия главного цилиндра гидрокорректора в салоне автомобиля ваз 2121,…

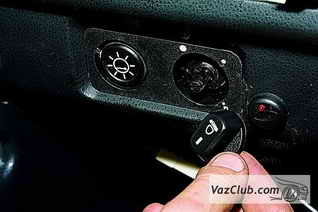

замена рабочего цилиндра …потянув на себя, снимаем рукоятку управления.

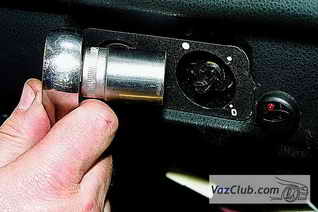

установка и снятие гидрокорректора фар Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов.

гидро корректор Выводим главный цилиндр гидрокорректора из-под панели приборов.

Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон. Устанавливаем гидрокорректор фар нива 2121 в обратной последовательности.
