Разборка и сборка стартера карбюраторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Очищаем стартер от грязи и устанавливаем на верстак.

стартер карбюраторного двигателя niva 4x4Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле...

снятие стартера нива 2121...и отсоединяем наконечник провода.

Для проверки тягового реле ваз 2121...

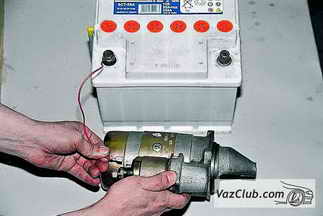

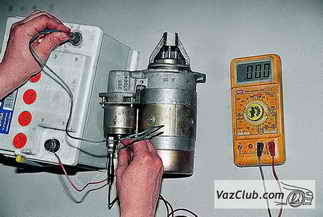

проверка тягового реле стартера нива 2131...подаем напряжение 12 В на вывод реле,...

установка стартера карбюраторного двигателя нива 2131...«минус» – на корпус, а омметр подсоединяем к контактным болтам.

При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.

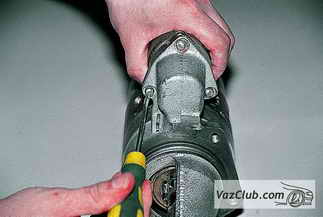

тяговое реле нива 2121, нива 2131Шлицевой отверткой отворачиваем три винта...

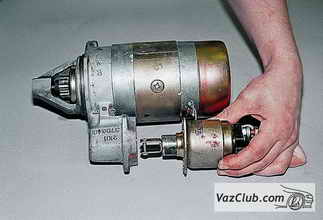

снятие реле...и снимаем тяговое реле.

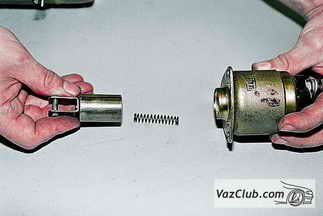

пружина и шток релеИз корпуса реле вынимаем шток с пружиной.

Новое тяговое реле устанавливаем в обратной последовательности.

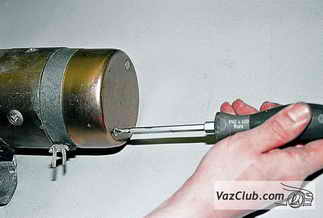

разборка стартера ваз 2121Для дальнейшей разборки стартера нива 2131 крестообразной отверткой отворачиваем два винта...

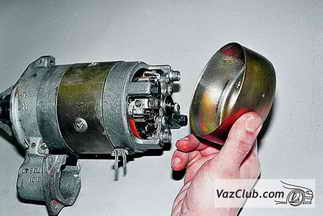

сборка стартера ваз 2131...и снимаем крышку.

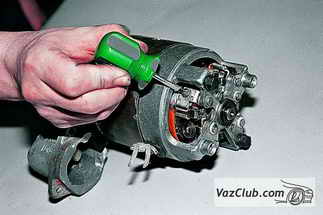

крепление проводаДля проверки состояния щеток отверткой отворачиваем винт крепления контактного провода...

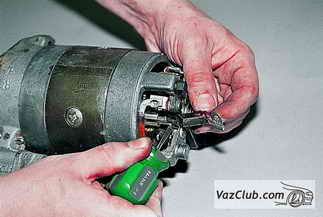

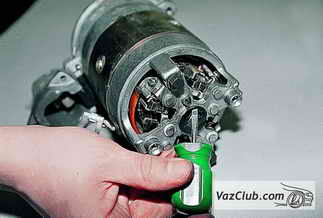

щетки стартера...и, отжав отверткой пружину, извлекаем щетку.


Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.

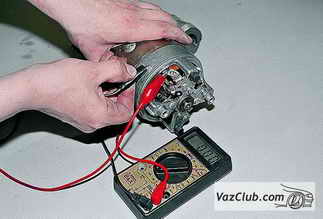

замена щетокПодсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание.

При этом убедитесь, что свободные выводы обмоток изолированы от корпуса.

обмоткаПоддев отверткой, снимаем стопорное кольцо.

шайбаСнимаем с вала шайбу.

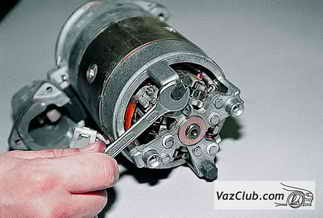

стяжные болтыКлючом «на 10» отворачиваем два стяжных болта...

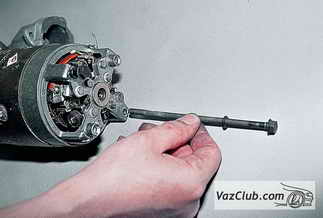

болты...и вынимаем их.

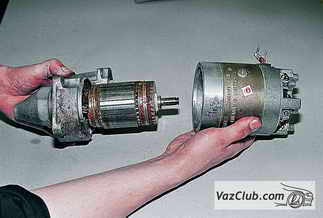

разъединяемРазъединяем части стартера ваз 2121...

...и вынимаем изоляционные трубки болтов.
Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь нива 2121. Задиры и наволакивание металла от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

проверка обмоткиОмметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.

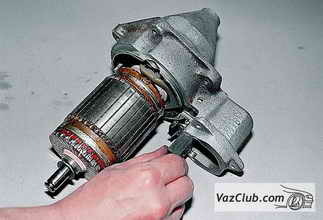

уплотнительИз крышки привода вынимаем резиновый уплотнитель.

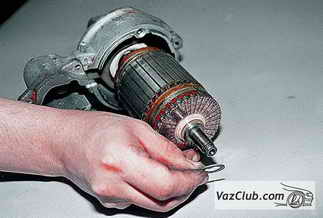

шайбаСнимаем с оси якоря регулировочную шайбу.

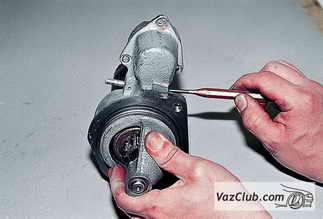

осьРасшплинтовываем ось рычага.

снятие осиБородком выбиваем ось...

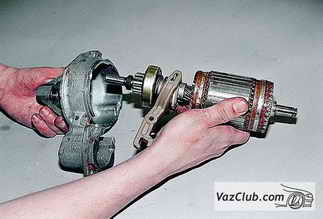

привод и якорь...и вынимаем якорь ваз 2131 с приводом.

приводПоддев отверткой, снимаем рычаг привода.

Шестерня нива 2121 привода должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. Изношенную шестерню или неисправную обгонную муфту меняем в сборе.

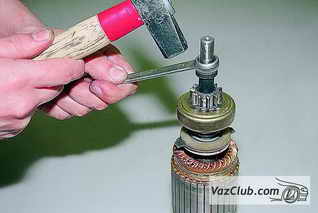

вал якоря стартераОперев вал якоря на деревянный брусок, через ключ «на 14» сбиваем ограничительное кольцо со стопорного кольца.

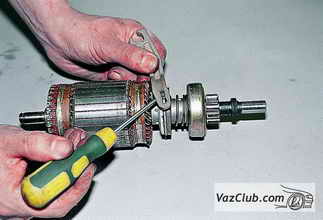

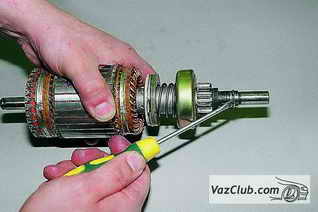

снимаем кольцоПоддев отверткой, снимаем стопорное кольцо.

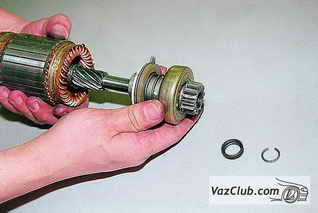

обгонная муфтаСнимаем с вала ограничительное кольцо и обгонную муфту в сборе с шестерней привода.

Сборку стартера проводим в обратной последовательности.

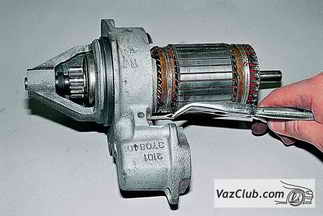

установка ограничителяПри установке ограничительного кольца (на стопорное) удобно подтянуть его раздвижными пассатижами.

Сжатым воздухом продуваем корпус и щеткодержатель нива 2131. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24. Втулки и винтовые шлицы вала якоря, а также ступицу обгонной муфты смазываем моторным маслом.

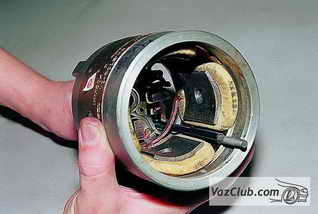

крышка корпусаПеред соединением крышки с корпусом стартера вставляем стяжные болты в соответствующие отверстия.

Если изолированным был только один болт, изоляционную трубку при сборке стартера нива 2121 надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

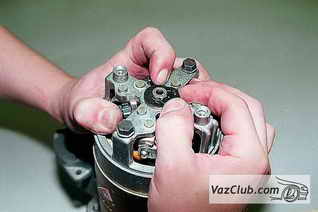

поджимаем якорьЧтобы установить стопорное кольцо, поджимаем якорь стартера вверх через втулку крышки со стороны привода.
