Замена стартера Нива 2121, Ваз 2131, Лада 4х4

Ремонт стартера, особенности сборки и разборки стартера нива 2121, порядок замены деталей стартера автомобиля нива 2131, ваз 2121.

Снятие стартеров 5722.3708 и 35.3708 аналогично. Эту операцию покажем на примере 5722.3708. Отсоединяем «минусовой» провод от аккумуляторной батареи. Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера нива 2131 от выпускного коллектора и от кронштейна опоры (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).

Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер нива 2131 вперед.

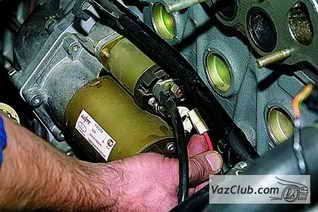

Отсоединяем провод управления тяговым реле.

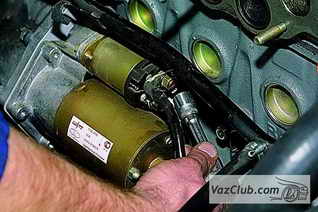

Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…

…и снимаем провод.

На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

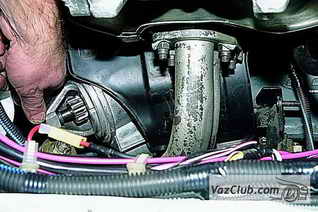

Отводим стартер вдоль блока цилиндров назад…

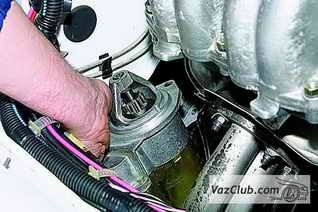

…и вынимаем стартер ваз 2131.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы. Устанавливаем стартер нива 2121 в обратной последвательности.
