Снятие и установка нижней шаровой опоры Нива 2121, Ваз 2131, Лада 4х4

Вывешиваем и снимаем переднее колесо.
Отворачиваем регулировочную гайку подшипников передней ступицы нива 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

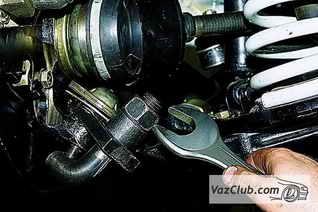

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг ваз 2121.

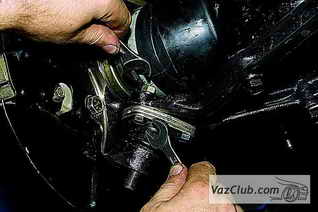

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры ваз 2121 к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

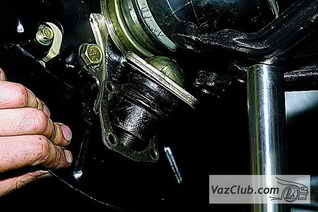

Вынимаем болты...

…и отводим поворотный кулак ваз 2131 с шаровой опорой от нижнего рычага.

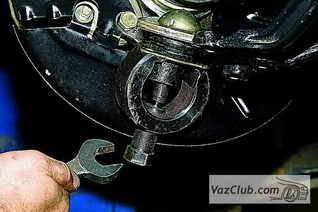

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Можно использовать и такой съемник ваз 2131.

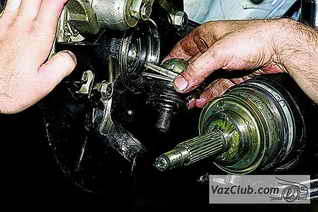

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы ваз 2121.

Снимаем шаровую опору.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры ваз 2121 к поворотному кулаку. Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

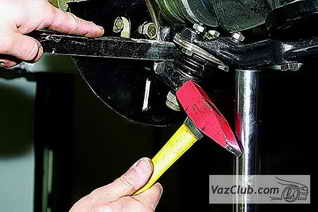

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу и снимаем шаровую опору.
Снятие прижимной пластины и защитного чехла шарового пальца – см. Снятие верхней шаровой опоры нива 2121.
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.
