Снятие и установка поперечины Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Вывешиваем и снимаем передние колеса.
Снимаем брызговики и защитную пластину поддона картера двигателя ваз 2121. Снимаем верхние и нижние рычаги подвески. Снимаем поворотные кулаки в сборе с верхними и нижними шаровыми опорами, ступицами колес, передними тормозными механизмами. Отворачиваем гайки крепления резинометаллических подушек подвески силового агрегата от кронштейнов поперечины (см. соответствующие разделы).
Устанавливаем опоры ваз 2131…

…под картер редуктора переднего моста…

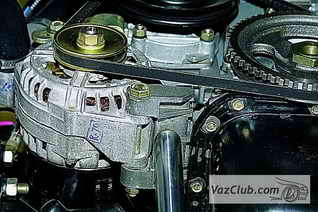

…и под кронштейн генератора.

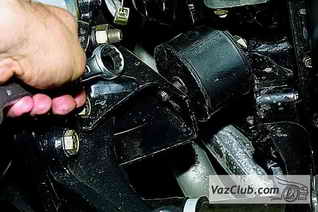

Накидным ключом «на 19» отворачиваем две гайки болтов крепления правого кронштейна буфера хода отбоя к поперечине.

Болты от проворачивания удерживаем головкой той же размерности.

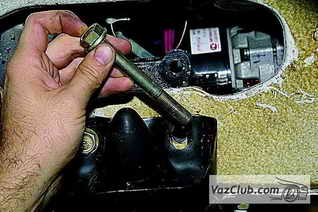

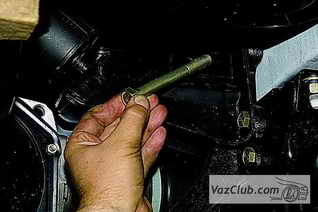

Вынимаем болты.

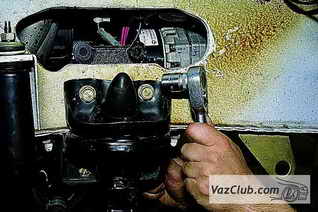

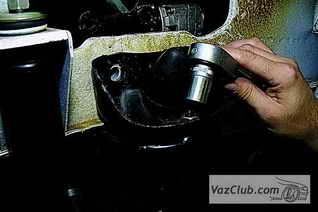

Головкой «на 17» отворачиваем гайку крепления кронштейна буфера хода отбоя к верхней опоре пружины…

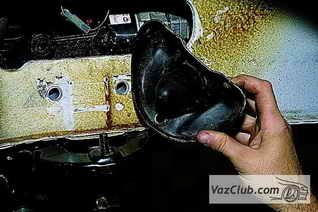

…и снимаем кронштейн.

Аналогично снимаем левый кронштейн буфера нива 2121 хода отбоя,…

…только болты крепления кронштейна вынимаем в сторону моторного отсека.

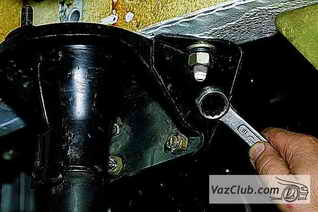

Накидным ключом «на 19» отворачиваем две гайки крепления поперечины к правому лонжерону…

…и две гайки крепления к левому лонжерону ваз 2131.

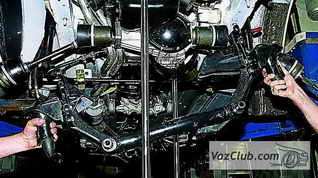

Снимаем поперечину.

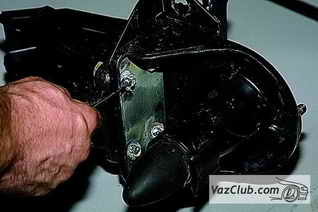

Гайки болтов крепления верхней опоры пружины к поперечине застопорены сваркой.

При необходимости разъединения поперечины и верхней опоры нива 2131 пружины срезаем гайки.

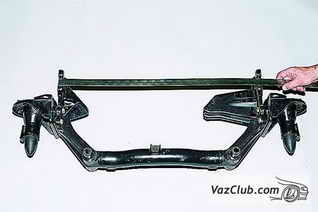

Измеряем расстояние между наружными поверхностями кронштейнов крепления верхних рычагов.

У исправной поперечины нива 2121 это расстояние составляет 736±1,5 мм. При деформации поперечины ваз 2121 (изменении расстояния) заменяем ее.
