Снятие и установка подшипников ступицы Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля ваз 2121 и снимаем колесо.
Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма нива 2131)…

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

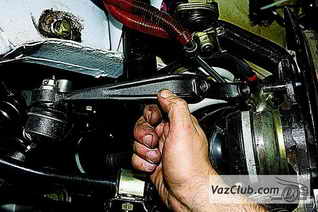

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга).
Отсоединяем крепление верхней и нижней шаровых опор от рычагов нива 2121 (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры ваз 2121).

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

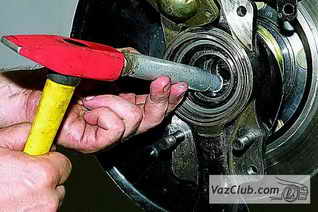

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага нива 2131 к поворотному кулаку.

Для разъединения ступицы ваз 2121 и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

…и вынимаем его.

Извлекаем кольцо.

Вынимаем внутреннее кольцо наружного подшипника ваз 2131 с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.
Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.
Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака ваз 2131.

Соединив тормозной диск нива 2131 со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

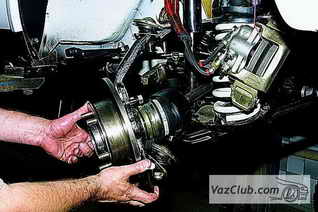

Вставив хвостовик наружного шарнира привода в шлицы ступицы нива 2121,...

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках ваз 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).
