Замена кожуха радиатора, тяг отопителя и кронштейна отопителя Нива 2121, Ваз 2131, Лада 4х4

Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном).

В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора,…

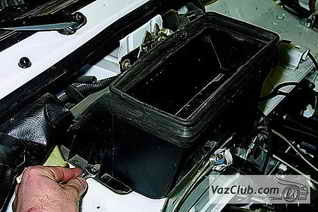

…при этом в моторном отсеке помощник удерживает болты ключом «на 10».

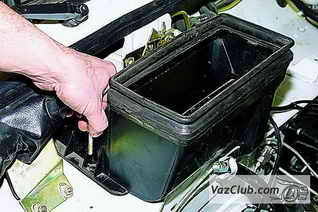

Вынимаем болты.

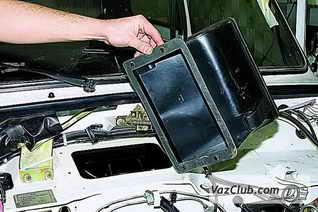

Снимаем коробку воздухопритока.

Соединение коробки воздухопритока с кузовом нива 2121 уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока.

В салоне опускаем кожух радиатора.

Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока нива 2131.

Отверткой поддеваем прижимную скобу оболочки тяги…

…и снимаем скобу.

Отсоединяем тягу от рычага заслонки.

При необходимости аналогично отсоединяем …

…тягу заслонки обогрева ветрового стекла.

Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.

Пальцем поддеваем прижимную скобу оболочки тяги…

…и снимаем ее.

Выводим тягу из отверстия рычага.

Отсоединив все три тяги от кронштейна рычагов управления отопителем ваз 2121, снимаем его.
Для снятия тяги крана отопителя…

…выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).

Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами.

Полезные советы

Проверка исправности радиатора отопителя

Случается, радиатор отдает горячий воздух лишь первые несколько секунд после включения вентилятора отопителя, а затем воздух остается едва теплый. Неисправность может быть вызвана смещением резиновой перегородки, которая разделяет бачок на две части. Для проверки сливаем охлаждающую жидкость из системы охлаждения. Снятый с машины радиатор ваз 2131 ставим вертикально, патрубками вниз. К одному из патрубков подключаем шланг с водой из водопровода и потихоньку пускаем струю. На неисправном радиаторе вода сразу же побежит из другого патрубка. Исправный радиатор наполнится, заметно потяжелеет, и только потом вода потечет из другого патрубка.
