Снятие и установка панели крепления радиоприемника Нива 2121, Ваз 2131, Лада 4х4

Панель крепления радиоприемника снимаем при демонтаже панели приборов и для доступа к отопителю.
Снимаем вещевую полку (см. Снятие вещевой полки).
Отворачиваем саморез крепления облицовки тоннеля пола к панели крепления радиоприемника (см. Снятие облицовки тоннеля пола ваз 2131).

Поддев отверткой, вынимаем выключатель заднего противотуманного света.

Пометив разъемы проводов, отсоединяем их.

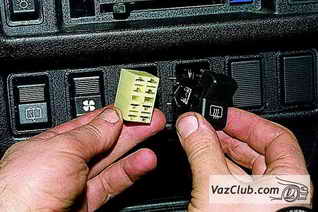

Сняв выключатель обогрева стекла двери задка, отсоединяем колодку проводов.

Сняв переключатель электродвигателя отопителя, помечаем разъемы проводов нива 2131 и отсоединяем их.
Сняв переключатель очистителя и омывателя стекла двери задка автомобиля, отсоединяем колодку проводов.

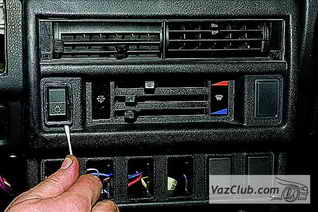

Поддев отверткой, вынимаем переключатель наружного освещения.

Отсоединяем колодку проводов.

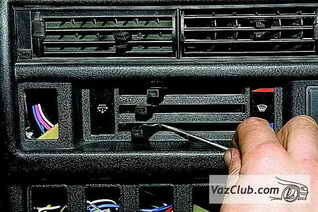

Поддев отверткой,…

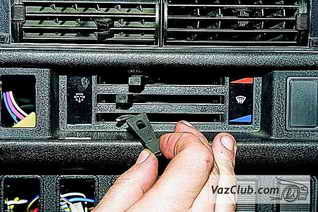

…отсоединяем рукоятку рычага управления заслонкой воздухопритока.

Аналогично снимаем рукоятки управления заслонкой обогрева ветрового стекла и краном отопителя.

Крестообразной отверткой отворачиваем саморез правого крепления панели радиоприемника к панели приборов ваз 2121.

Аналогично отворачиваем саморез левого крепления панели радиоприемника.

Поддев отверткой сверху в двух местах панель крепления радиоприемника,…

…отводим ее от панели приборов.

Отсоединяем два разъема ламп подсветки рычагов управления отопителем.

Снимаем панель крепления радиоприемника.

Устанавливаем панель крепления радиоприемника нива 2121 в обратной последовательности.
