Замена кронштейна рулевого маятникового рычага Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Снимаем правое колесо. Выпрессовываем из отверстий маятникового рычага шаровые пальцы тяг: средней (см. Снятие средней тяги нива 2121) и боковой (см. Снятие боковой тяги).

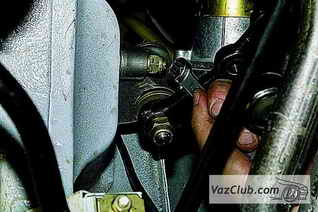

кронштейн рычага Головкой «на 17» отворачиваем нижний болт крепления кронштейна маятникового рычага к правому лонжерону,…

установка и снятие кронштейна маятникового рычага …удерживая гайку от проворачивания накидным ключом той же размерности.

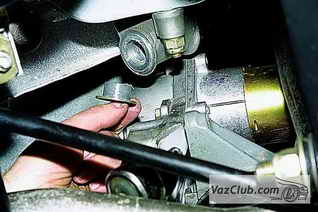

Аналогично отворачиваем верхний болт крепления кронштейна.

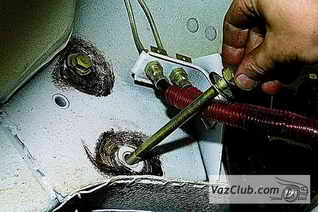

болт кронштейна Вынимаем болты…

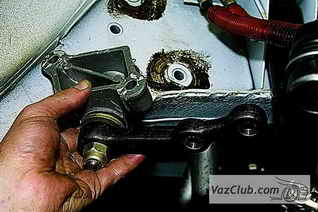

заммена кронштейна …и снимаем кронштейн маятникового рычага нива 2131.

Зажимаем маятниковый рычаг в тиски.

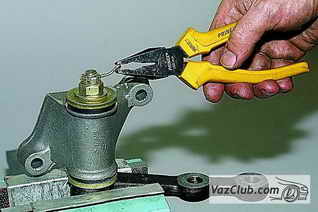

установка шплинта Пассатижами вынимаем шплинт…

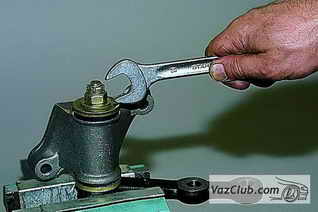

регулировочная гайка …и ключом «на 19» отворачиваем регулировочную гайку.

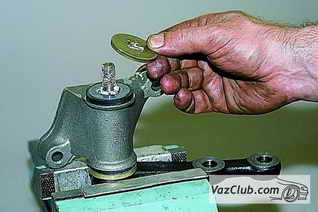

шайба Снимаем шайбу…

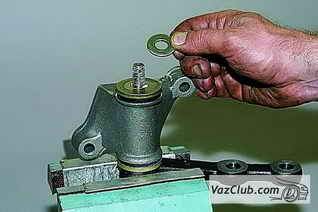

верхняя шайба кронштейна …и верхнюю шайбу корпуса кронштейна.

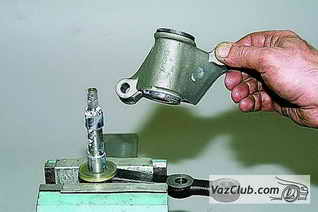

рычаг кронштейна Снимаем с оси рычага корпус кронштейна.

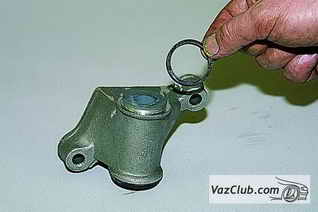

Снимаем с корпуса кронштейна верхний уплотнитель…

…и нижний.

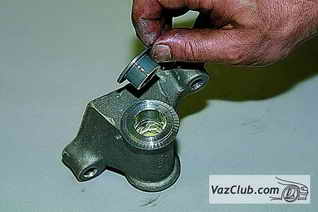

ось с втулкой Вынимаем верхнюю пластиковую втулку оси…

…и нижнюю.
Для замены оси рычага…

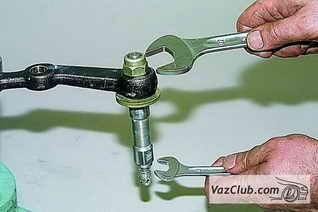

замена оси …ключом «на 22» отворачиваем самоконтрящуюся гайку, удерживая ось рычага от проворачивания ключом «на 13».

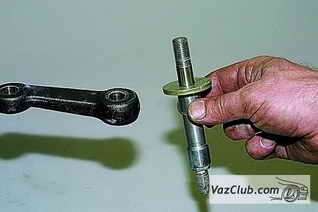

Вынимаем ось из отверстия рычага нива 2131.

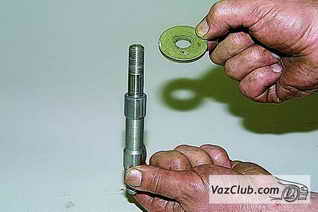

нижняя шайба Снимаем нижнюю шайбу.

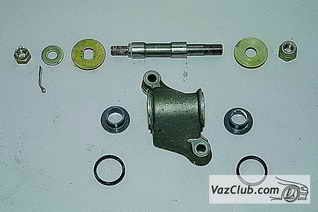

кронштейн рычага Детали кронштейна маятникового рычага.

Заменить пластиковые втулки и ось кронштейна маятникового рычага ваз 2121 можно на автомобиле, не отворачивая болты крепления кронштейна к лонжерону.
Отсоединив от маятникового рычага шаровые пальцы средней и боковой тяг, отворачиваем регулировочную гайку…

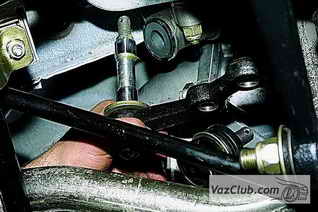

замена рычага …и вынимаем маятниковый рычаг с осью…

втулка …и пластиковые втулки.

Собираем кронштейн в обратной последовательности. Самоконтрящуюся гайку оси затягиваем требуемым моментом (см. Моменты затяжки резьбовых соединений). Смазываем пластиковые втулки и заполняем полость между ними в кронштейне смазкой Литол-24. Верхнюю шайбу устанавливаем выдавками вверх. После затягивания регулировочной гайки рычаг должен поворачиваться под действием силы 9,8–19,6 Н (1–2 кгс), приложенной на его конце. Если усилие поворота рычага превышает эту величину, то отворачиваем регулировочную гайку, приподнимаем верхнюю шайбу и снова затягиваем гайку так, чтобы добиться необходимого усилия поворота рычага.
