Снятие и установка рулевой боковой тяги Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Вывешиваем и снимаем колесо. Для снятия правой боковой тяги поворачиваем руль ваз 2121 до упора влево.

Пассатижами вынимаем шплинт…

…и ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака.

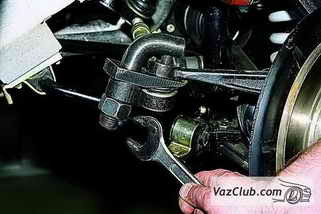

Съемником выпрессовываем шаровой палец нива 2121 из рычага.

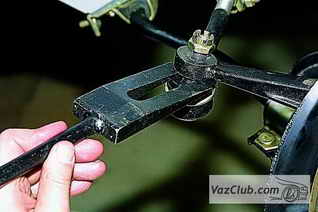

Можно использовать вильчатый съемник.

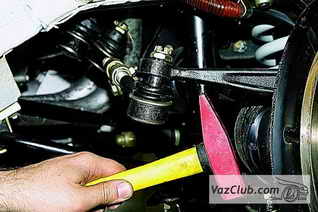

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.

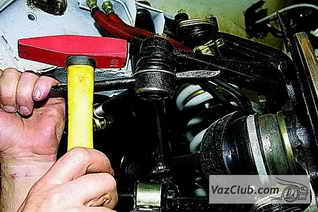

Шаровой палец из рычага также можно выпрессовать, нанеся резкий удар снизу обратной стороной молотка по рычагу поворотного кулака вблизи шарнира.

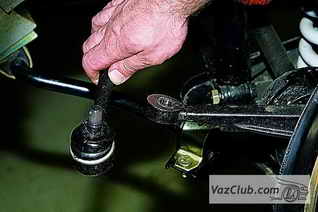

Вынимаем шаровой палец из проушины рычага поворотного кулака.

Съемником выпрессовываем шаровой палец нива 2131 тяги из маятникового рычага.

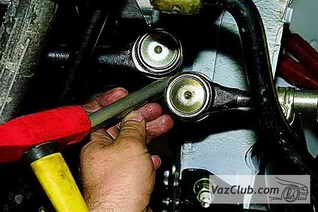

Палец также можно выпрессовать, нанеся резкий удар снизу молотком через зубило с притупленным концом по маятниковому рычагу.

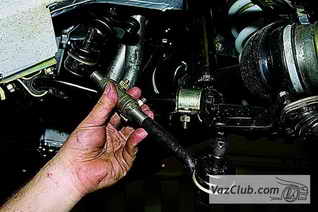

Вынимаем правую боковую тягу.

Аналогично снимаем левую боковую тягу. Устанавливаем боковую тягу ваз 2131 так, чтобы к рычагу поворотного кулака крепился длинный наконечник. Заменив тягу, проверяем схождение колес (см. Углы установки передних колес).
