Снятие и установка грязезащитных колпачков, замена наконечников рулевых тяг Нива 2121, Ваз 2131, Лада 4х4

Грязезащитные колпачки и наконечники рулевых тяг можно заменить на автомобиле ваз 2121. Для наглядности эти операции выполняем на снятой тяге.
Для замены грязезащитного колпачка…

наконечник рулевой тяги нива 2121, нива 2131… сбиваем его выколоткой из мягкого металла.

Очищаем шаровой шарнир от старой смазки и грязи. Если на шаровом пальце обнаружены следы коррозии и ощущается свободный ход пальца в корпусе, заменяем шаровой шарнир с наконечником тяги ваз 2121. Новый грязезащитный колпачок…

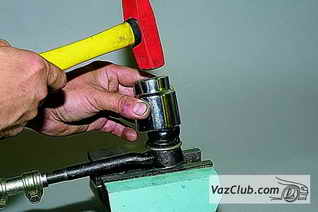

корпус шарнира…напрессовываем на корпус шарнира подходящим отрезком трубы, опираясь на металлическое кольцо колпачка.

Перед заменой наконечника тяги…

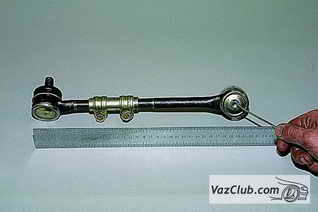

замена рулевого наконечника ваз 2121, ваз 2131…замеряем расстояние между осями шарниров.

снятие и установка наконечникаКлючом «на 13» отворачиваем гайку стяжного болта хомута регулировочной муфты, удерживая болт ключом той же размерности.

разжатие хомутаШлицевой отверткой разжимаем хомут.

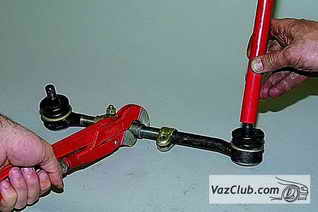

снятие наконечникаУдерживая трубным ключом регулировочную муфту, отворачиваем наконечник ваз 2131 (в качестве рычага используем трубу, надетую на шаровой палец нива 2131).

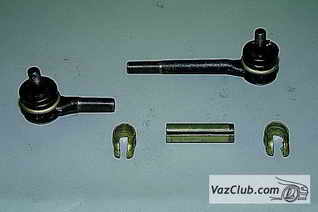

внутренний наконечникиВнутренний (короткий) и наружный наконечники с шаровыми шарнирами, хомуты и регулировочная муфта.

Собираем тягу в обратной последовательности. Регулируем наконечники нива 2121 так, чтобы тяга была такой же длины. После регулировки затягиваем стяжные хомуты на муфте. Заменив наконечники, проверяем схождение колес (см. Углы установки передних колес).
