Снятие и установка раздаточной коробки Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала ваз 2131).
Отсоединяем от раздаточной коробки гибкий вал привода спидометра (см. Снятие гибкого вала привода спидометра), а для автомобиля ВАЗ-21214 еще и датчик скорости (см. Снятие датчика скорости).
Отсоединяем передний и задний карданные валы нива 2121 от раздаточной коробки (см. Снятие карданного вала).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

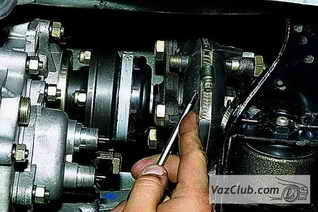

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

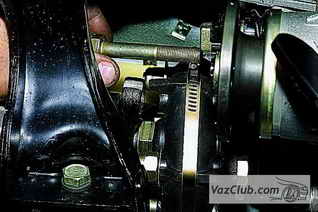

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку. Помечаем на кузове ваз 2121 положение двух кронштейнов подвески раздаточной коробки и отворачиваем четыре гайки крепления кронштейнов (см. Снятие кронштейна подвески раздаточной коробки).

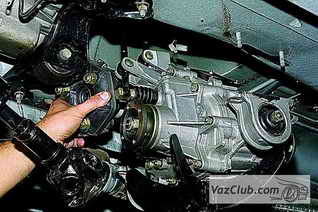

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку нива 2121 можно снять и без промежуточного вала niva, отсоединив его крепление к фланцу ведущего вала раздаточной коробки (см. Снятие промежуточного вала).
Устанавливаем раздаточную коробку в обратной последовательности.
После установки ее необходимо отцентровать. Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах. Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя. При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку нива 2131, добиваемся устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом). В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки нива 2131.
