Цилиндры Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Проверьте, не превышает ли износ цилиндров ваз 2105 максимально допустимый — 0,15 мм.

цилиндры ваз 2107, ваз 2105, ваз 2104

Измерение цилиндров нутромером: 1 — нутромер; 2 — установка нутромера на ноль по калибру A.96137

измерение размеров цилиндров лада классика

Схема измерения цилиндров:
А и В — направления измерения; 1, 2, 3, 4 — номера поясов

Диаметр цилиндра ваз 2107 измеряется нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя. Для установки нутромера на ноль применяется калибр А.96137.

блок цилиндров ваз 2104, ваз 2105, ваз 2107

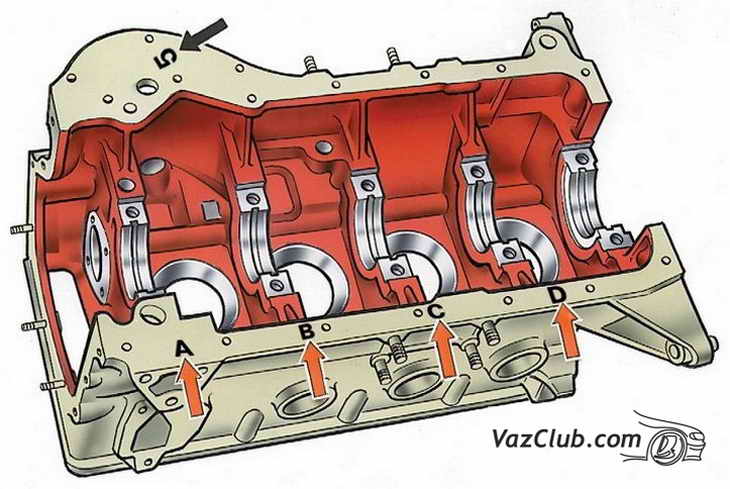

Маркировка размерной группы цилиндров на блоке (белые стрелки) и условного номера блока цилиндров (черная стрелка)

ПРИМЕЧАНИЕ
Цилиндры ваз 2104, ваз 2105, ваз 2107 блока по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D, Е. Класс цилиндра помечен на нижней плоскости блока. На этой же плоскости, а также на крышках коренных подшипников клеймится условный номер блока цилиндров, который указывает на принадлежность крышек к данному блоку.

В зоне пояса 1 цилиндры ваз 2107, ваз 2105, ваз 2104 практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров.
Если максимальная величина износа больше 0,15 мм, расточите цилиндры до ближайшего ремонтного размера поршней (увеличенного на 0,4 или 0,8 мм), оставив припуск 0,03 мм на диаметр под хонингование. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня ваз 2104, ваз 2105, ваз 2107 расчетный зазор между ним и цилиндром был 0,05–0,07 мм.
