Натяжитель цепи ГРМ двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разрез натяжителя цепи: 1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина; 9 — сухарь; 10 — пружинное кольцо

Разборка и сборка. Для разборки натяжителя цепи снимите колпачковую фиксирующую гайку 1, зажимный сухарь 9 и пружинное кольцо 4, затем выньте плунжер 7, пружину 5 и стержень 3 вместе с пружиной 8 и шайбой 6.
Сборку производите в обратном порядке.
Контроль. Проверьте, нет ли в сухарях 9 и на стержне 3 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя цепи ваз 2104, ваз 2105, ваз 2107 — глубоких рисок. Поврежденные детали замените.

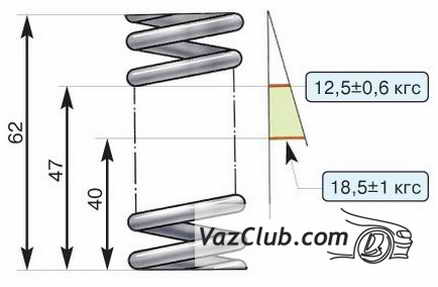

Основные данные для проверки пружины натяжителя

Упругость пружины натяжителя ваз 2104, ваз 2105, ваз 2107 должна находиться в пределах; при меньшей упругости пружину замените.
Проверьте, нет ли повышенного износа на башмаке и успокоителе; если необходимо — замените их.
