Размеры распределительного вала Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Основные размеры распределительного вала и расточек в корпусе подшипников распределительного вала

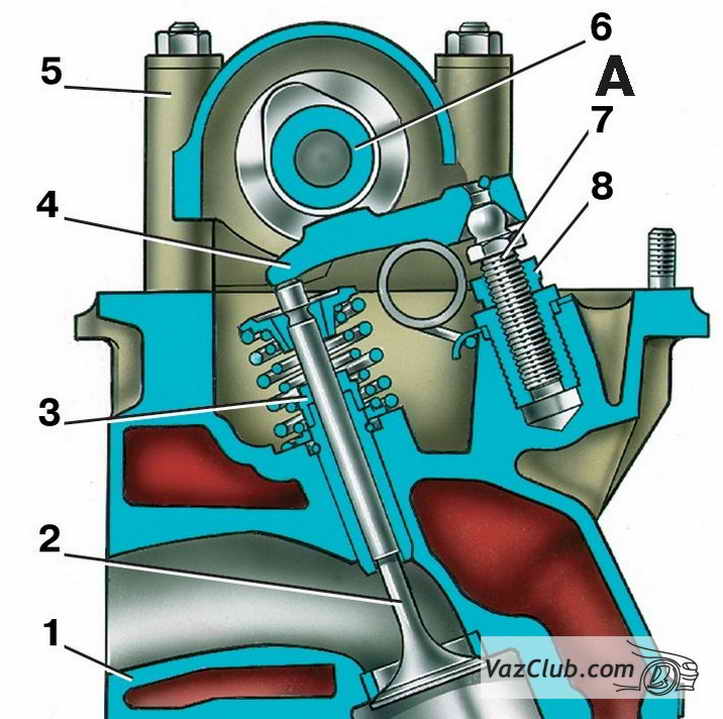

Разрез головки цилиндров по выпускному клапану: 1 — головка цилиндров; 2 —выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Основные размеры распределительного вала ваз 2104, ваз 2105, ваз 2107 и корпуса подшипников распределительного вала, а разрез головки и блока цилиндров ваз 2107, ваз 2105, ваз 2104 по выпускному клапану — на рис. 3–53.
