Регулировка зазора между рычагами и кулачками распредвала Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение ремня ваз 2104, ваз 2105, ваз 2107. После регулировки зазор должен быть 0,14–0,17 мм.

Регулировку производите в следующем порядке:

— поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала ваз 2104, ваз 2105, ваз 2107 с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок);
— ослабьте контргайку регулировочного болта рычага;

Проверка зазора между рычагами и кулачками распределительного вала: 1 — щуп А.95111; 2 — регулировочный болт;
3 — контргайка регулировочного болта

— вставьте между рычагом и кулачком распределительного вала ваз 2107, ваз 2105, ваз 2104 плоский щуп А.95111 толщиной 0,15 мм и гаечным ключом завертывайте или отвертывайте болт с последующим затягиванием контргайки, пока при затянутой контргайке щуп не будет входить с легким защемлением;

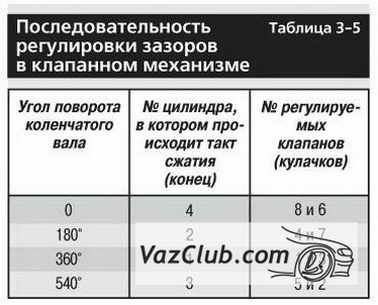

— после регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра ваз 2104, ваз 2105, ваз 2107 последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность.
