Разборка двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Снимите насос охлаждающей жидкости, отсоединив от него и выпускного коллектора трубопровод подвода жидкости из отопителя.
Снимите с головки цилиндров ваз 2104, ваз 2105, ваз 2107 выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

Снятие масляного фильтра приспособлением А.60312

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой.
Выверните датчики указателя давления масла и контрольной лампы давления масла, снимите штуцеры датчиков. Снимите крышку сапуна вентиляции картера, картер и масляный насос ваз 2104, ваз 2105, ваз 2107. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

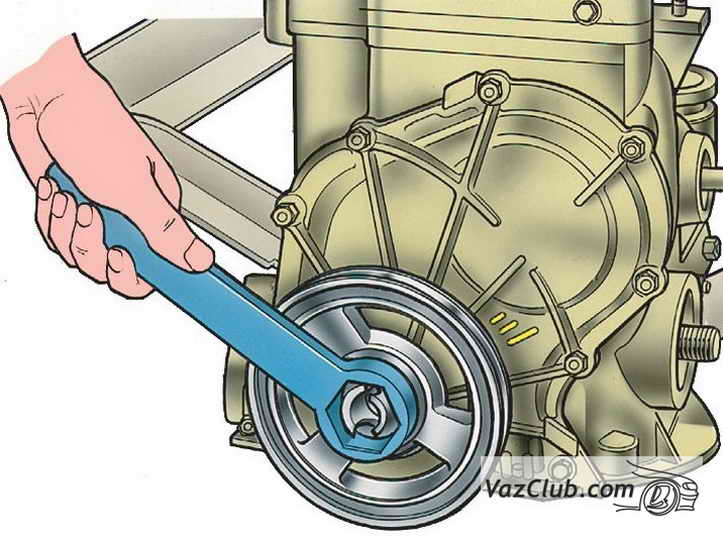

Отворачивание гайки коленчатого вала ключом А.50121

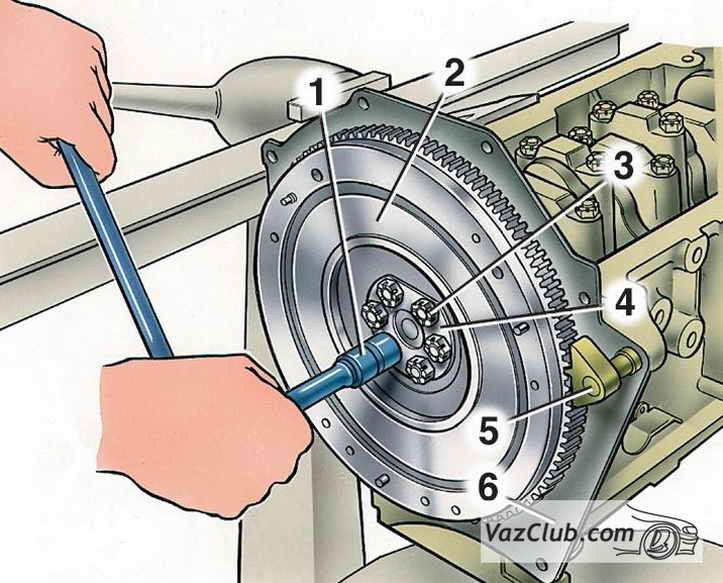

Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба; 5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R и отвернув ключом А.50121 гайку.
Снимите крышку головки цилиндров ваз 2107, ваз 2105, ваз 2104 и крышку цепного привода распределительного вала лада классика. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

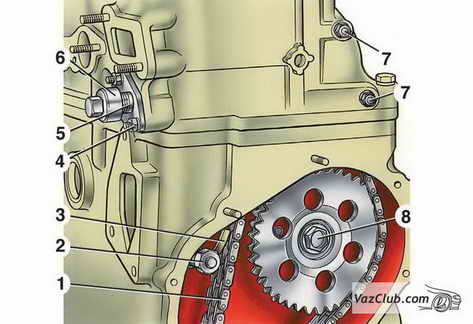

Снятие натяжителя и успокоение цепи: 1 — цепь привода распределительного вала; 2 — болт крепления башмака; 3 — башмак натяжителя; 4 — гайка крепления натяжителя; 5 — корпус натяжителя; 6 — колпачковая гайка натяжителя; 7 — болты крепления успокоителя; 8 — болт крепления звездочки валика привода масляного насоса

Ослабьте колпачковую гайку 6 натяжителя цепи, отверните две гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 3 натяжителя цепи.
Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

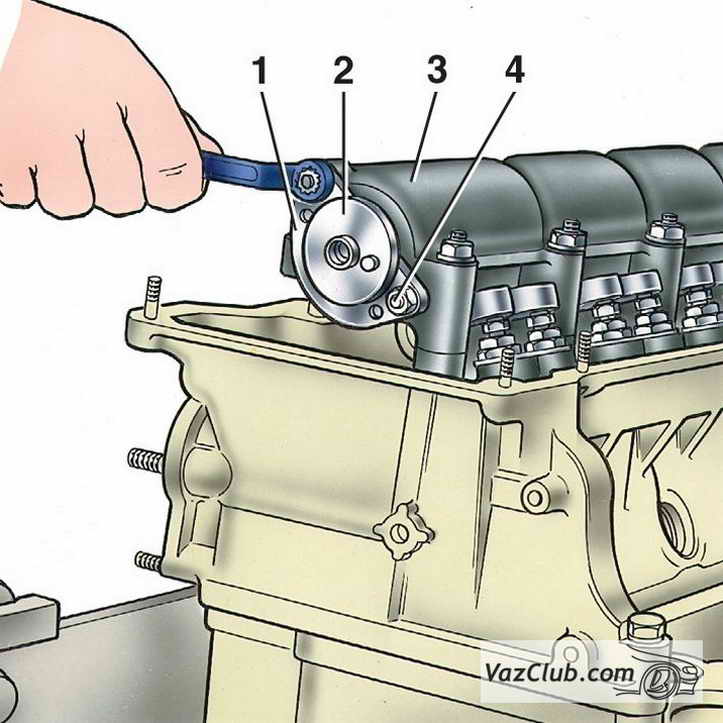

Снятие упорного фланца распределительного вала: 1 — упорный фланец; 2 — распределительный вал; 3 — корпус подшипников;
4 — шпилька крепления упорного фланца

Ослабьте гайки шпилек 4. Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса под-шипников, выньте распределительный вал ваз 2107.
Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом.

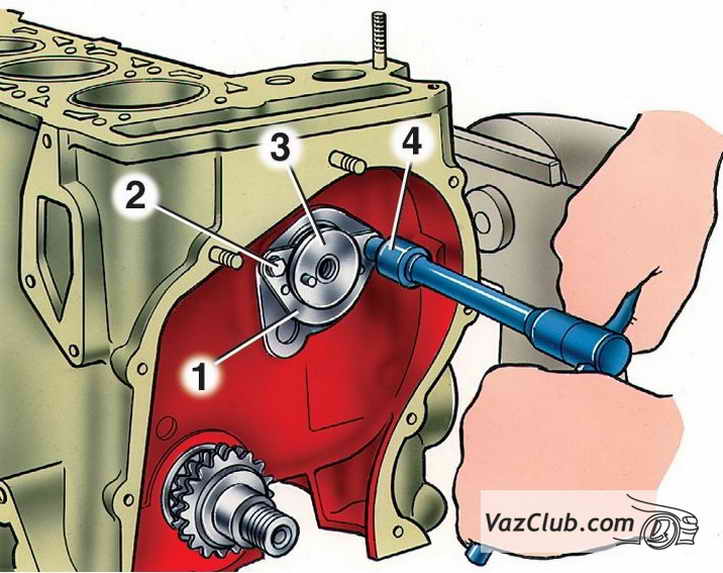

Снятие валика привода масляного насоса: 1 — упорный фланец; 2 — болт крепления фланца; 3 — валик привода масляного насоса;
4 — ключ

Снимите упорный фланец 1 валика привода масляного насоса и выньте валик из блока цилиндров ваз 2105.

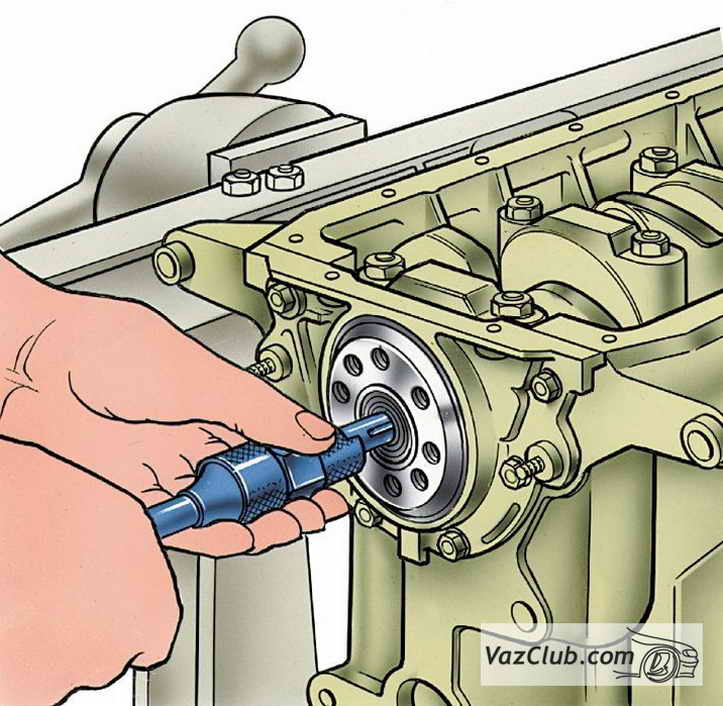

Снятие звездочки коленчатого вала универсальным съемником А.40005/1/7

Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала.
Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.

ПРИМЕЧАНИЕ
При разборке двигателя пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

Установите фиксатор 5, отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления.

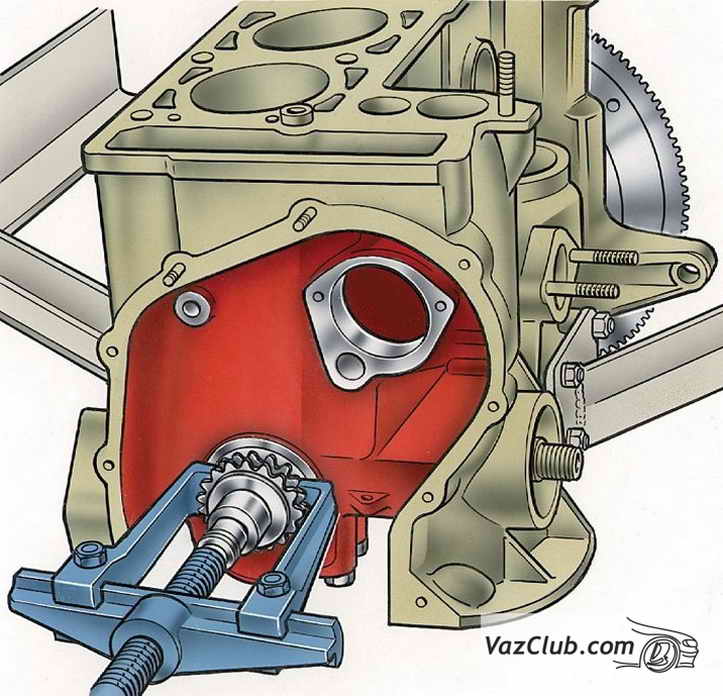

Выпрессовывание подшипника вала коробки передач из коленчатого вала выталкивателем А.40006

Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу.
Снимите держатель сальника коленчатого вала лада классика.
Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал ваз 2104, снимите верхние вкладыши и упорные полукольца на задней опоре.
