Сборка и разборка шатунно-поршневой группы двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Так как палец вставляется в верхнюю головку шатуна с натягом, нагрейте шатун до 240°С для расширения его головки. Для этого шатуны лада классика поместите в электропечь, направляя верхние головки шатунов внутрь печи.
В печь, уже нагретую до 240°С, шатуны помещают на 15 мин.
Для правильного соединения пальца с шатуном, запрессовывайте палец как можно скорее, так как шатун охлаждается быстро и после охлаждения нельзя будет изменить положение пальца.

Установка поршневого пальца на приспособление А.60325 для запрессовки его в поршень и головку шатуна: 1 — валик приспособления; 2 — поршневой палец; 3 — направляющая; 4 — упорный винт

Палец заранее приготовьте к сборке, надев его на валик 1 приспособления А.60325, установив на конце этого валика направляющую 3 и закрепив ее винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном ваз 2104, ваз 2105, ваз 2107.

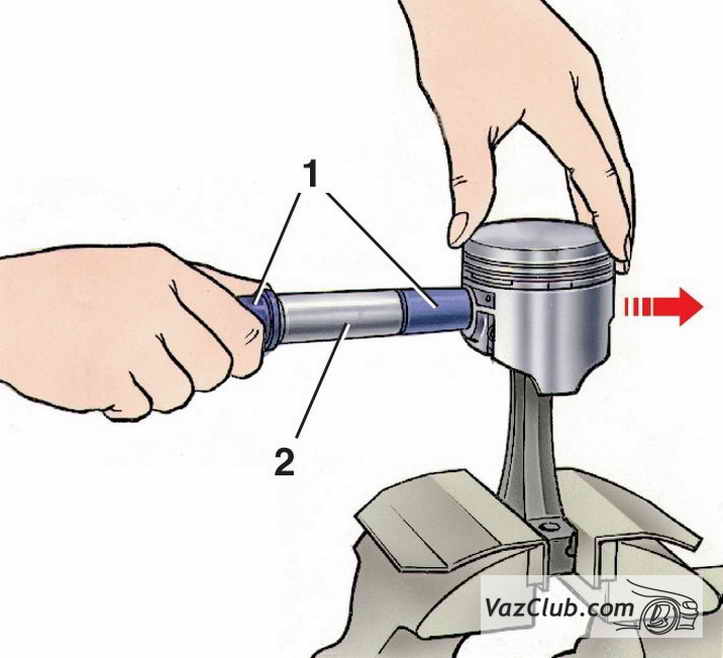

Запрессовка поршневого пальца в верхнюю головку шатуна: 1 — приспособление A.60325; 2 — поршневой палец. Поршень должен опираться на головку шатуна в направлении, указанном стрелкой

Извлеченный из печи шатун быстро зажмите в тисках. Наденьте поршень на шатун ваз 2107, следя, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна ваз 2104, 2105, 2107, жигули. Приспособлением А.60325, закрепленный поршневой палец протолкните в отверстие поршня и в верхнюю головку шатуна так, чтобы заплечик приспособления соприкасался с поршнем.
Во время этой операции поршень должен прижиматься бобышкой к верхней головке шатуна ваз 2104 в направлении запрессовки пальца. Таким образом палец займет правильное положение.
После охлаждения шатуна смажьте палец маслом для двигателя ваз 2104, ваз 2105, ваз 2107 через отверстия в бобышках поршня ваз 2104.

ПРЕДУПРЕЖДЕНИЕ
Если на нижней головке шатуна имеется отверстие для выхода масла, то поршень с шатуном должен соединяться так, чтобы метка "П" на поршне и отверстие на шатуне были с одной стороны.

Смажьте моторным маслом канавки на поршне и поршневые кольца. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом приблизительно 45° к оси поршневого пальца, замок нижнего компрессионного кольца — под углом приблизительно 180° к оси замка верхнего компрессионного кольца, а замок маслосъемного кольца — под углом приблизительно 90° к оси замка верхнего компрессионного кольца.

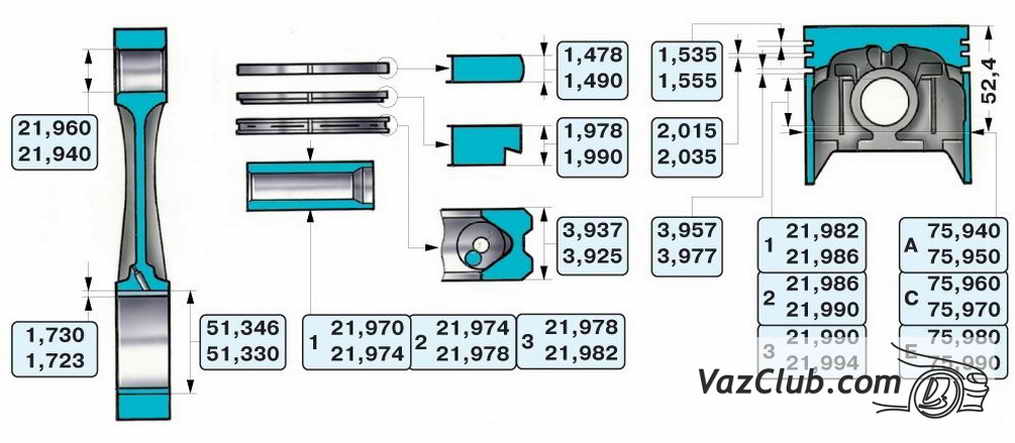

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Нижнее компрессионное кольцо устанавливайте выточкой вниз. Если на кольце нанесена метка "Верх" или "TOP", то кольцо устанавливайте меткой вверх (к днищу поршня ваз 2107).
Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца.
Шатун ваз 2105 обрабатывается вместе с крышкой и поэтому крышки шатунов ваз 2104, ваз 2105, ваз 2107 не взаимозаменяемы. Чтобы их не перепутать при сборке, на шатуне и соответствующей ему крышке клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.
