Насос охлаждающей жидкости, помпа Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разборка насоса охлаждающей жидкости
Для разборки насоса:

насос охлаждающей жидкости ваз 2107, ваз 2105, ваз 2104

Продольный разрез насоса охлаждающей жидкости: 1 — корпус; 2 — подшипник; 3 —шкив; 4 — ступица шкива; 5 — стопорный винт подшипника; 6 — крышка; 7 — валик; 8 — сальник; 9 —крыльчатка

— отсоедините корпус насоса от крышки 6;

снятие и установка крыльчатки помпы насоса

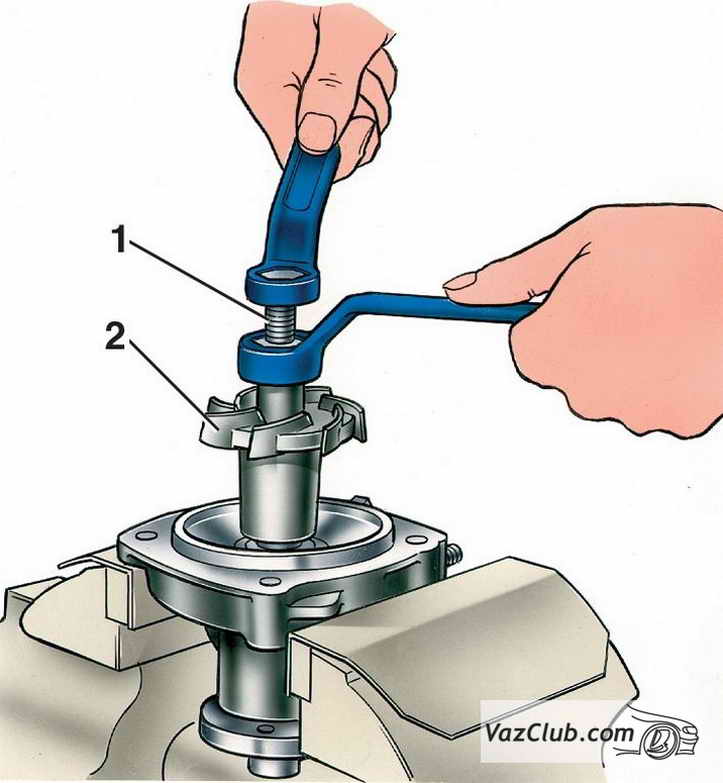

Снятие крыльчатки насоса: 1 — съемник; 2 — крыльчатка

— закрепите крышку в тисках, используя прокладки, и снимите крыльчатку с валика съемником А.40026;

шкив насоса охлаждающей жидкости

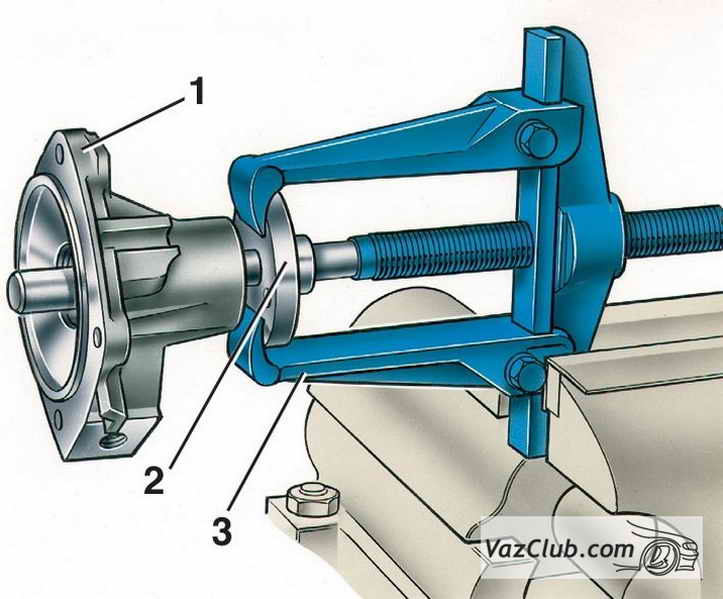

Снятие ступицы шкива: 1 — крышка корпуса насоса; 2 — ступица шкива; 3 — съемник

— при необходимости снимите ступицу 2 шкива вентилятора с валика при помощи съемника А.40005/1/5;
— выверните стопорный винт 5 и выньте подшипник с валиком насоса ваз 2107;
— удалите сальник 8 из крышки 6 корпуса.

Контроль

Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большом зазоре подшипник замените.
Сальник насоса ваз 2105 и прокладку между насосом и блоком цилиндров ваз 2104, ваз 2105, ваз 2107 при ремонте рекомендуется заменять.
Осмотрите корпус и крышку насоса, деформации или трещины не допускаются.

Сборка помпы
Сборку насоса производите в следующем порядке:

— установите оправкой сальник, не допуская перекоса, в крышку корпуса;
— запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса ваз 2104;
— заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал;

напрессовка крыльчатки на валик помпы

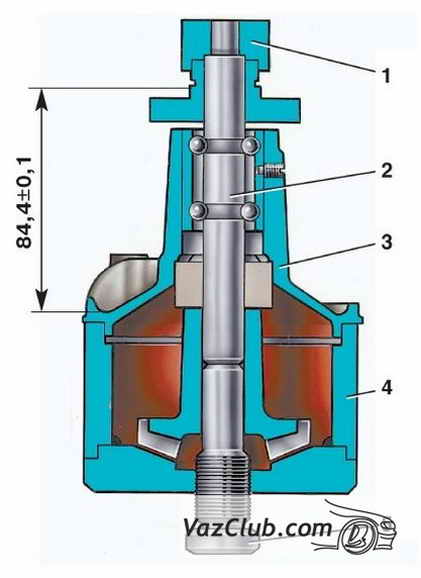

Напрессовка крыльчатки на валик насоса приспособлением А.60430: 1 — опора;......2 — валик насоса; 3 — крышка корпуса насоса;............... 4 — стакан; 5 — установочный винт

— напрессуйте с помощью приспособления А.60430 на валик ступицу шкива помпы ваз 2107 выдержав размер 84,4±0,1 мм. Если ступица из металло- керамики, то после снятия напрессовывать только новую;
— напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечивающего технологически зазор между лопатками крыльчатки и корпусом насоса ваз 2104, ваз 2105, ваз 2107 0,9–1,3 мм, и соберите корпус насоса с крышкой, установив между ними прокладку.
