Разборка карбюратора Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Вид на карбюратор со стороны привода дроссельных заслонок лада классика: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры

Снимите возвратную пружину 8. Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим рычагом 3.
Отсоедините шток 9 пневмопривода от рычага привода дроссельной заслонки второй камеры карбюратора ваз 2105.
Сжав пружину телескопической тяги 4 отсоедините ее от трехплечего рычага 3.
Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
Вывернув винты крепления, отсоедините от корпуса карбюратора ваз 2107 корпус дроссельных заслонок,стараясь не повредить запрессованные в корпус переходные втулки топливо-воздушных каналов карбюратора и гнезда втулок. Осторожно отсоедините теплоизоляционную прокладку.

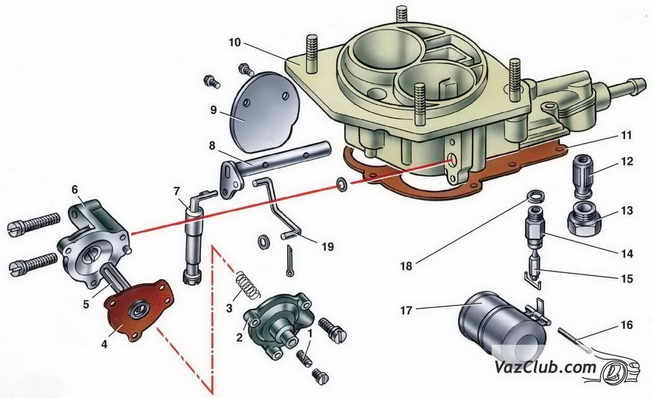

Детали крышки карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — регулировочный винт; 2 — крышка пускового устройства; 3 — пружина; 4 — диафрагма; 5 — шток диафрагмы; 6 — корпус пускового устройства; 7 — телескопическая тяга; 8 — ось воздушной заслонки; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — прокладка; 12 —фильтр; 13 — пробка фильтра; 14 — седло игольчатого клапана; 15 — игольчатый клапан; 16 — ось поплавка;17 — поплавок; 18 — прокладка; 19 — тяга пускового устройства

Разберите крышку корпуса карбюратора:

— оправкой осторожно вытолкните ось поплавка 16 из стоек (выталкивайте в сторону стойки с разрезом) и выньте ось плоскогубцами с гладкими губками. Стараясь не повредить язычки поплавка, снимите его с игольчатым клапаном 15;
— снимите прокладку 11 крышки, выверните седло 14 игольчатого клапана ваз 2104, ваз 2105, ваз 2107, отверните пробку 13 и выньте топливный фильтр 12;
— отсоедините от рычага оси 8 воздушной заслонки ваз 2107 телескопическую тягу 7 и тягу 19 привода пускового устройства;
— отверните два винта крепления корпуса 6 пускового устройства и снимите его;
— отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3; снимите диафрагму 4.

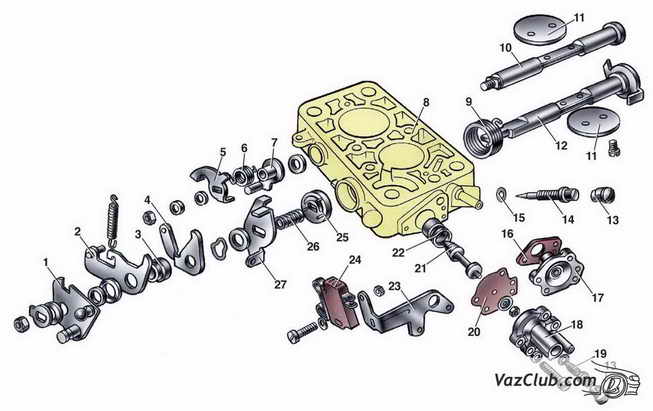

Детали корпуса дроссельных заслонок карбюратора ваз 2104: 1 — рычаг привода дроссельных заслонок; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — втулка; 4 — рычаг связи с воздушной заслонкой; 5 — рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 — пружина; 7 — рычаг, связанный с пневмоприводом; 8 — корпус дроссельных заслонок; 9 — возвратная пружина первой дроссельной заслонки; 10 — ось второй дроссельной заслонки; 11 — дроссельные заслонки; 12 — ось первой дроссельной заслонки; 13 — ограничительные втулки; 14 — винт регулировки качества смеси холостого хода; 15 — уплотнительное кольцо; 16 — прокладка; 17 — корпус экономайзера принудительного холостого хода; 18 — крышка экономайзера; 19 — винт регулировки количества смеси холостого хода; 20 — диафрагма экономайзера; 21 — игла экономайзера; 22 — седло иглы; 23 — кронштейн крепления микропереключателя; 24 — микропереключатель; 25 — золотник; 26 — пружина золотника; 27 — рычаг, закрепленный на оси первой дроссельной заслонки

Разберите корпус дроссельных заслонок:

— сломайте головки ограничительных втулок 13, выверните регулировочные винты 14 и 19 и удалите остатки втулок;
— отверните винты и снимите крышку 18 экономайзера холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22;
— одновременно снимается кронштейн 23 с микропереключателем 24;
— отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры;
— снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4 и 27 с шайбами и втулкой 3, а затем поджимную пружину 26 золотника и золотник 25;
— отверните гайку крепления рычагов на оси дроссельной заслонки ваз 2104 второй камеры, снимите рычаги с шайбами и пружиной.

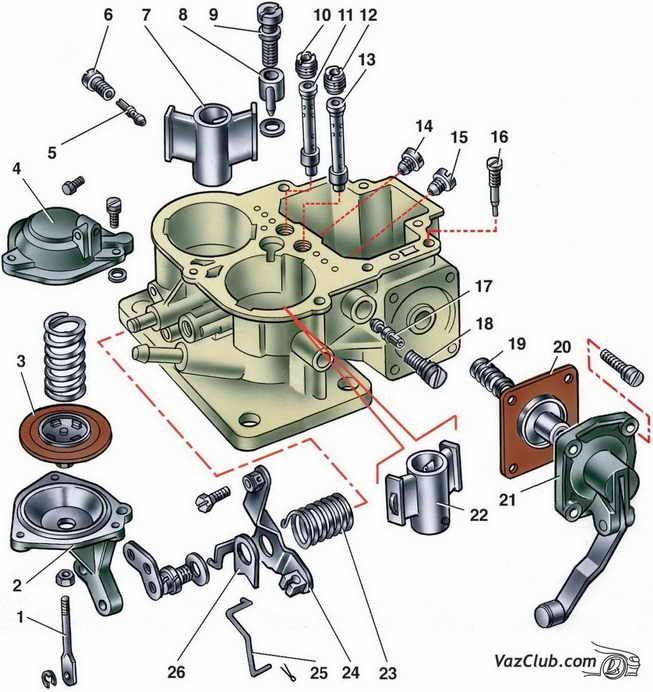

Детали корпуса карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Разберите корпус карбюратора:

— отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры; отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком;
— выверните винт крепления рычага 24 управления воздушной заслонкой, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25;
— выверните винты, крепящие крышку 21 ускорительного насоса с возвратной пружиной 19;
— выверните главные воздушные жиклеры 10 и 12, переверните корпус и, слегка постукивая по нему, вытряхните из колодцев эмульсионные трубки 11 и 13;
— отверните корпусы 6 и 18 жиклеров и выньте их вместе с жиклерами 5 и 17;
— отверните клапан-винт 9 и снимите распылитель 8 ускорительного насоса с прокладками, выверните регулировочный винт 16 ускорительного насоса;
— выньте малые диффузоры карбюратора ваз 2105 7 и 22 , выверните главные топливные жиклеры 14 и 15.
