Сборка карбюратора Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Карбюратор собирается в последовательности, обратной разборке. При этом обращайте внимание на следующее:

— поплавок должен свободно вращаться на своей оси, не задевая за стенки камеры;
— игольчатый клапан должен свободно скользить в своем гнезде без перекосов и заеданий, а поводок клапана ваз 2104, 2105, 2107, жигули не должен препятствовать движению язычка поплавка.

Чтобы при сборке не перепутать местами жиклеры ваз 2107 первой и второй камер, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь таблицей тарировочных данных, приведенной в начале главы.

Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере): 1 — эмульсионный жиклер эконостата; 2 — эмульсионный канал эконостата; 3 — воздушный жиклер главной дозирующей системы; 4 —воздушный жиклер эконостата; 5 — топливный жиклер эконостата; 6 — игольчатый клапан; 7 — ось поплавка; 8 — шарик запорной иглы; 9 — поплавок; 10 — поплавковая камера; 11 — главный топливный жиклер; 12 — эмульсионный колодец; 13 — эмульсионная трубка; 14 — ось дроссельной заслонки первой камеры; 15 — канавка золотника; 16 — золотник; 17 — большой диффузор; 18 — малый диффузор; 19 – распылитель

Главные воздушные жиклеры ваз 2104 имеют маркировку на верхней плоскости головки жиклера (например, "150"), которая обозначает диаметр отверстия жиклера (1,50 мм).
У главных топливных жиклеров 11 цифры наносятся на боковой поверхности ("112") и тоже обозначают диаметр отверстия жиклера (1,12 мм).
Эмульсионные трубки 13 имеют маркировку на цилиндрической поверхности, в нижней части трубок. Там наносятся цифры (например, "F15"), которые обозначают номер тарировки трубки.
На малых диффузорах 18 также имеются цифры (например, "4,5"), обозначающие номер тарировки отверстия распылителя.
У топливных жиклеров холостого хода ваз 2104, ваз 2105, ваз 2107 цифры выбиваются на цилиндрическом пояске (например, "50" или "60") и указывают диаметр отверстия (0,50 или 0,60 мм).

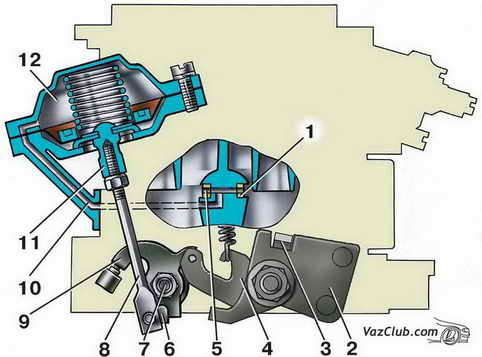

Схема привода дроссельных заслонок карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — жиклер пневмопривода, расположенный в диффузоре первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 5 — жиклер пневмопривода, расположенный в диффузоре второй камеры; 6 — рычаг, связанный с рычагом 9 через пружину; 7 — ось дроссельной заслонки второй камеры; 8 — шток пневмопривода; 9 — рычаг управления дроссельной заслонкой второй камеры; 10 — канал подвода разрежения в пневмопривод; 11 — втулка штока; 12 — пневмопривод дроссельной заслонки второй камеры

Установка пневмопривода дроссельной заслонки второй камеры.
Присоединять шток 8 к рычагу 6 на оси дроссельной заслонки второй камеры карбюратора ваз 2104 необходимо в следующем порядке:

— поверните дроссельную заслонку второй камеры в вертикальное положение;
— нажмите до упора на шток 8 пневмопривода и, удерживая втулку 11 от проворачивания, вывертывая или завертывая шток, отрегулируйте его длину так, чтобы отверстие в наконечнике штока 8 оказалось против штифта на рычаге 6;
— наденьте шток 8 на штифт рычага 6 и закрепите стопорной шайбой;
— закрепите шток 8 контргайкой, удерживая другим ключом втулку 11 от проворачивания.
