Масляный насос Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Снятие и установка
Для снятия масляного насоса ваз 2104, ваз 2105, ваз 2107:

— поставьте автомобиль на смотровую канаву или подъемник, отсоедините провода от аккумуляторной батареи и слейте масло из картера двигателя;
— снимите брызговик двигателя ваз 2105;
— отверните гайки, крепящие подушки передней подвески двигателя к поперечине, и слегка приподнимите двигатель домкратом или талью, чтобы шпильки подушек вышли из отверстий поперечины;
— снимите картер двигателя ваз 2104;
— снимите масляный насос вместе с приемным патрубком.

Операции по установке масляного насоса на двигатель лада классика выполняйте в последовательности, обратной снятию.

Разборка и сборка
Закрепите масляный насос ваз 2107 в тисках осторожно, чтобы не повредить корпус, а затем:
— отверните болты и снимите приемный патрубок вместе с редукционным клапаном давления масла;

Разборка масляного насоса: 1 —редукционный клапан; 2 — пружина; 3 — крышка; 4 — корпус; 5 — валике

— снимите крышку 3 корпуса насоса и выньте из корпуса валик насоса с ведущей шестерней и ведомую шестерню.
Для сборки осторожно закрепите насос в тисках и выполните операции в следующем порядке:
— установите в корпус насоса ведущую шестерню с валом, а ведомую шестерню наденьте на ось в корпусе;
— установите крышку корпуса, редукционный клапан с пружиной и прикрепите приемный патрубок к корпусу насоса .

ПРИМЕЧАНИЕ
После сборки насоса ваз 2104, ваз 2105, ваз 2107 при проворачивании ведущего валика рукой, шестерни должны вращаться плавно и без заедания.

Проверка деталей насоса
После разборки все детали насоса промойте керосином или бензином, продуйте струей сжатого воздуха, а затем осмотрите корпус и крышку насоса; при наличии трещин детали замените.

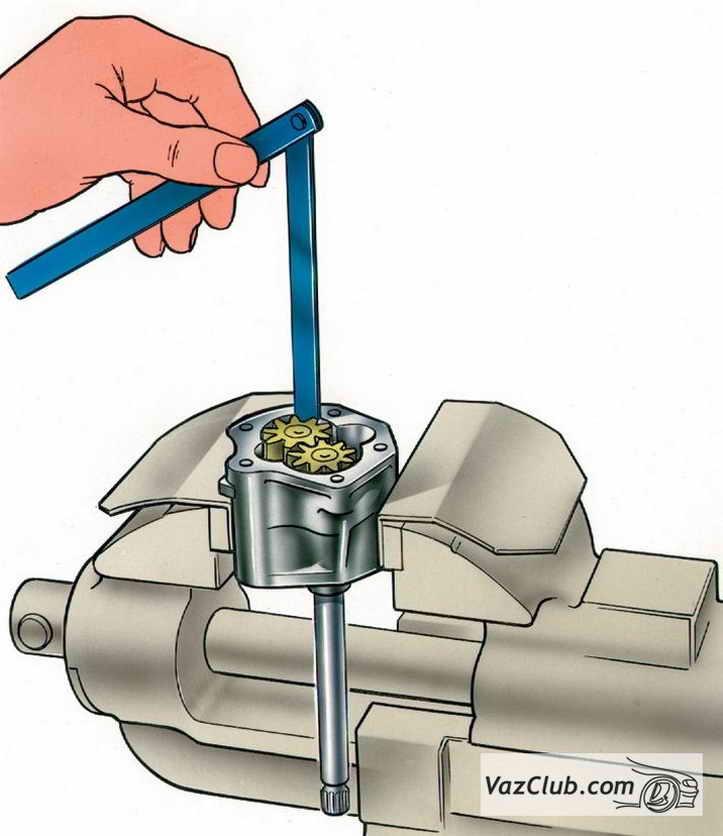

Проверка радиального зазора в масляном насосе

Проверьте набором щупов зазоры между зубьями шестерен, а также между наружными диаметрами шестерен и стенками корпуса насоса лада классика, которые должны быть соответственно 0,15 мм (предельно допустимый 0,25 мм) и 0,11–0,18 мм (предельно допустимый 0,25 мм). Если зазоры превышают предельные значения, то замените шестерни, а при необходимости и корпус насоса.

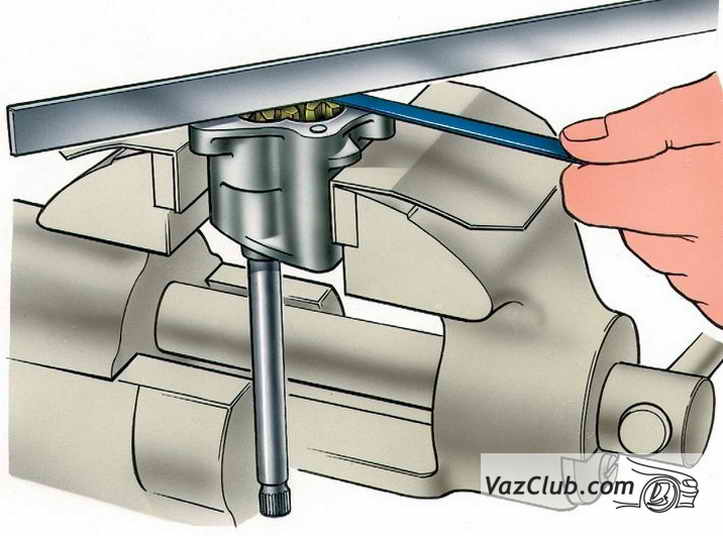

Проверка осевого зазора в масляном насосе

Щупом и линейкой проверьте зазор между торцами шестерен и плоскостью корпуса, который должен быть равен 0,066–0,161 мм (предельно допустимый 0,2 мм). Если зазор больше 0,2 мм, замените шестерни или корпус насоса в зависимости от того, что подверглось износу.
Измерив детали, определите зазор между ведомой шестерней и ее осью, который должен быть 0,017–0,057 (предельно допустимый 0,1 мм), а также между валом насоса и отверстием в корпусе, этот зазор должен быть 0,016–0,055 (предельно допустимый 0,1 мм). Если зазоры превышают предельные — замените изношенные детали.

Проверка редукционного клапана

При ремонте масляного насоса проверьте редукционный клапан. Обратите внимание на поверхности клапана и корпуса, так как возможные загрязнения или отложения на сопрягаемых поверхностях могут привести к заеданию. На сопрягаемой поверхности
клапана не должно быть забоин и заусенцев, которые могут привести к уменьшению давления в системе ваз 2107, ваз 2105, ваз 2104.

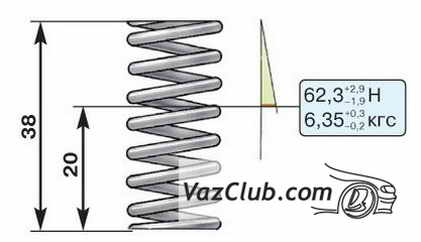

Основные данные для проверки пружины редукционного клапана

Проверьте упругость пружины редукционного клапана
