Втулки валика привода масляного насоса Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Проверьте внутренний диаметр втулок, их запрессовку в гнездах, а также совпадение смазочного отверстия в передней втулке с каналом в блоке цилиндров (проворачивание втулки). Внутренняя поверхность должна быть гладкой и без задиров.
Измерив диаметры валика и втулок определите зазоры между втулками и опорными поверхностями валика. Если зазор превышает 0,15 мм (предельный износ), а также при повреждении поверхностей втулок или ослаблении их запрессовки, замените втулки.

Снятие и установка втулок валика привода масляного насоса: 1 — оправка А.60333/1/2

При замене пользуйтесь как для снятия, так и для установки, оправкой А.60333/1/2, соблюдая следующее:

— втулки должны быть запрессованы в гнезда, при этом отверстие для масла в передней втулке должно находиться против канала в блоке цилиндров ваз 2107, ваз 2105, ваз 2104;

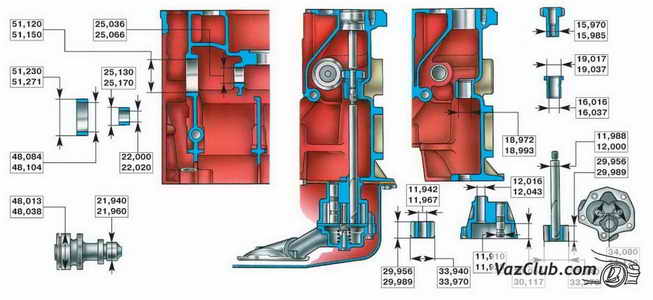

Основные размеры масляного насоса и его привода

— после запрессовки втулки должны быть окончательно обработаны и доведены по внутреннему диаметру. Чтобы обеспечить полную соосность втулок вала, для их доводки применяется развертка А.90353, которой одновременно обрабатываются обе втулки.
