Проверка диодов выпрямительного блока генератора Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Исправный диод пропускает ток только в одном направлении. Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из диодов выпрямительного блока необходимо заменять целиком выпрямительный блок лада классика.

cхемы для проверки диодов выпрямительного блока ваз 2107, ваз 2105, ваз 2104

Схемы для проверки диодов выпрямительного блока: а — проверка одновременно "положительных" и "отрицательных" диодов; б — проверка "отрицательных" диодов; в — проверка "положительных" диодов; 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; 4 — вывод "Б" регулятора напряжения; 5 — провод общего вывода дополнительных диодов

Короткое замыкание диодов выпрямительного блока можно проверить, не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи.

ПРИМЕЧАНИЕ
С целью упрощения крепления деталей выпрямителя три диода имеют на корпусе "плюс" выпрямленного напряжения. Это диоды "положительные", и они запрессованы в одну пластину выпрямительного блока. Другие три диода — "отрицательные", имеют на корпусе "минус" выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока или в крышку генератора.

проверка диодов выпрямительного блока генератора лада классика

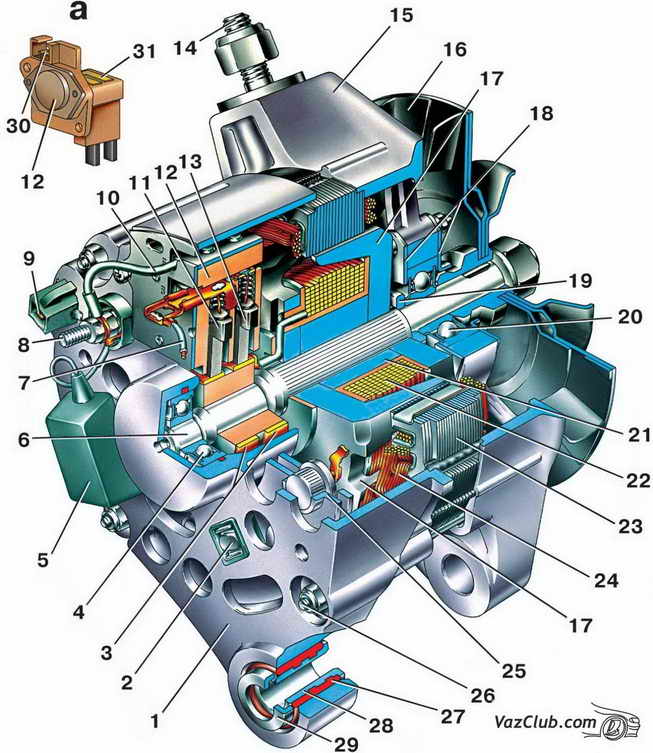

Генератор 37.3701: а — регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим "30" генератора для подключения потребителей; 9 — штекер "61" генератора (общий вывод дополнительных диодов); 10 — провод вывода "Б" регулятора напряжения; 11 — щетка, соединенная с выводом "В" регулятора напряжения; 12 — регулятор напряжения; 13 — щетка, соединенная с выводом "Ш" регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны контактных колец; 16 — крыльчатка вентилятора со шкивом привода генератора; 17 — полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — вывод "В" регулятора напряжения; 31 — щеткодержатель

У генератора 37.3701 перед проверкой надо отсоединить вывод "Б" регулятора напряжения от клеммы "30" генератора ваз 2105 и провод 5 от вывода "В" регулятора напряжения. У генераторов с новым регулятором напряжения вывод "Б" отсутствует и у него надо отсоединять только провод от вывода "В".
Сначала проверьте, нет ли замыкания одновременно в "положительных" и "отрицательных" диодах. Для этого "плюс" батареи через лампу подсоедините к зажиму "30" генератора ваз 2107, а "минус" — к корпусу генератора. Если лампа горит, то какие-то из "отрицательных" и "положительных" диодов имеют короткое замыкание.
Короткое замыкание только "отрицательных" диодов можно проверить, соединив "плюс" батареи через лампу с одним из болтов крепления выпрямительного блока, а "минус" — с корпусом генератора ваз 2104, ваз 2105, ваз 2107. Горение лампы означает короткое замыкание в одном или нескольких "отрицательных" диодах.
Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.
Для проверки короткого замыкания только в "положительных" диодах "плюс" батареи через лампу соедините с зажимом "30" генератора, а "минус" — с одним из болтов крепления выпрямительного блока. Горение лампы укажет на короткое замыкание одного или нескольких "положительных" диодов.
Обрыв в диодах без разборки генератора можно обнаружить только косвенно при проверке генератора ваз 2104 на стенде по значительному снижению (на 20–30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.
