Коммутатор системы зажигания Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

В бесконтактной системе зажигания ваз 2104 может быть установлен коммутатор типа 3620.3734, или PZE4022, или RT1903. Он преобразует управляющие импульсы бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания ваз 2105.

Схема для проверки коммутатора: 1 — резистор 0,01 Ом±1%, не менее 20 Вт; 2 — коммутатор; 3 — катушка зажигания; 4 — разрядник; А — к осциллографу; Б — к генератору прямоугольных импульсов

Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме. Выходное сопротивление генератора ваз 2107 должно быть 100–500 Ом. Осциллограф желательно применять двухканальный. 1-й канал — для импульсов генератора, а 2-й — для импульсов коммутатора.

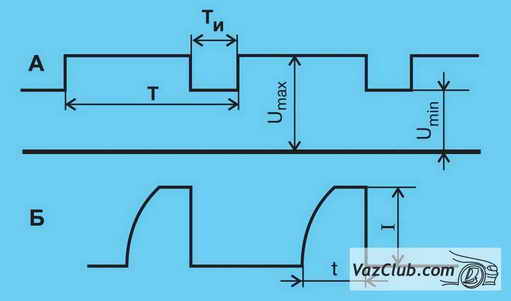

Форма импульсов на экране осциллографа: А — импульсы напряжения (U) генератора; Б — импульсы тока (I) коммутатора; t — время накопления тока; Т — период импульса; Ти —длительность импульса

На клеммы "3" и "6" коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти) равна 3. Максимальное напряжение Umax — 10 В, а минимальное Umin — не более 0,4 В (см. осциллограмму А). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме Б.
Для коммутатора 3620.3734 при напряжении питания (13,5±0,5) В величина тока (I) должна быть 7,5–8,5 А. Время накопления тока (t) не нормируется.
Для коммутатора RТ1903 при том же напряжении питания и частоте сила тока составляет 7–8 А, а время накопления — 5,5–11,5 мс.
Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7–9 А, а время накопления тока не нормируется.
Если форма импульсов коммутатора ваз 2104, ваз 2105, ваз 2107 искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель ваз 2107, ваз 2105, ваз 2104 будет перегреваться и не развивать номинальной мощности.

ПРЕДУПРЕЖДЕНИЯ
Нельзя отсоединять от коммутатора штепсельный разъем при включенном зажигании ваз 2104, ваз 2105, ваз 2107, так как при этом на отдельных участках схемы коммутатора может возникнуть напряжение до 400 В, и он будет поврежден.
Не допускается прокладывать провода низкого напряжения в одном жгуте с проводами высокого напряжения.
Не допускается отсоединять провода от клемм аккумуляторной батареи при работающем двигателе, так как это может привести к повреждению коммутатора лада классика.
