Распределитель системы зажигания Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Перед установкой распределителя зажигания ваз 2107 на стенд проверьте состояние контактов прерывателя, не заедает ли на оси рычажок с подвижным контактом, и усилие прижатия контактов, которое должно быть 4,9–5,88 Н (500–600 гс).
Проверьте износ текстолитовой колодки рычажка прерывателя. В случае износа установите требуемый зазор между контактами прерывателя. Если рычажок заедает на оси или ослабла его пружина, замените контактную группу.
Если контакты прерывателя загрязнены, пригорели или подверглись эрозии, то зачистите их бархатным надфилем. Применять для этой цели шлифовальную шкурку и другие абразивные материалы нельзя.
После зачистки протрите контакты прерывателя замшей, смоченной в бензине. Затем оттяните рычажок, чтобы испарился бензин, и протрите контакты еще раз сухой замшей. Вместо замши можно применять любой материал, не оставляющий волокон.

датчик распределитель зажигания ваз 2107, ваз 2105, ваз 2104

Датчик-распределитель зажигания 38.3706–01: 1 — валик датчика-распределителя зажигания; 2 — маслоотражательная муфта валика; 3 — корпус датчика–распределителя; 4 — штепсельный разъем; 5 — корпус вакуумного регулятора; 6 — диафрагма; 7 — крышка вакуумного регулятора; 8 — тяга вакуумного регулятора; 9 — опорная (ведомая) пластина регулятора опережения зажигания; 10 —ротор распределителя зажигания; 11 — боковой электрод с клеммой для провода к свече зажигания; 12 — крышка распределителя зажигания; 13 — центральный электрод с клеммой для провода от катушки зажигания; 14 — уголек центрального электрода; 15 — центральный контакт ротора; 16 — резистор 1000 Ом для подавления радиопомех; 17 — наружный контакт ротора; 18 — ведущая пластина центробежного регулятора; 19 — грузик регулятора опережения зажигания; 20 — экран; 21 — подвижная (опорная) пластина бесконтактного датчика; 22 — бесконтактный датчик; 23 — корпус масленки; 24 — стопорная пластина подшипника; 25 — подшипник подвижной пластины бесконтактного датчика; а – канавка для отличия датчиков-распределителей 38.3706

ПРЕДУПРЕЖДЕНИЕ
На автомобилях с бесконтактной системой зажигания применяется датчик-распределитель зажигания 38.3706

Контакты должны соприкасаться всей поверхностью. Если этого не происходит, то подгибая кронштейн стойки, отрегулируйте положение неподвижного контакта. Нельзя подгибать рычажок с подвижным контактом.
Протрите крышку распределителя зажигания ваз 2105 от грязи и масла.
Слегка приподняв крышку распределителя зажигания, проверьте находится ли контакт ротора против электрода крышки в момент размыкания контактов прерывателя.

Проверка работы. Установите распределитель зажигания ваз 2104 (или датчик-распределитель) на контрольно-испытательный стенд для проверки приборов зажигания и соедините его с электродвигателем, частота вращения которого регулируется.
Выполните соединения с катушкой зажигания, с аккумуляторной батареей и с коммутатором (для датчика-распределителя 38.3706) аналогично схеме системы зажигания. Четыре клеммы на крышке соедините на стенде с искровыми разрядниками, зазор между электродами которых регулируется.
Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик распределителя зажигания несколько минут по часовой стрелке с частотой 2000 мин-1. Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда.
Во время работы распределитель зажигания не должен производить значительного шума при любой частоте вращения валика.

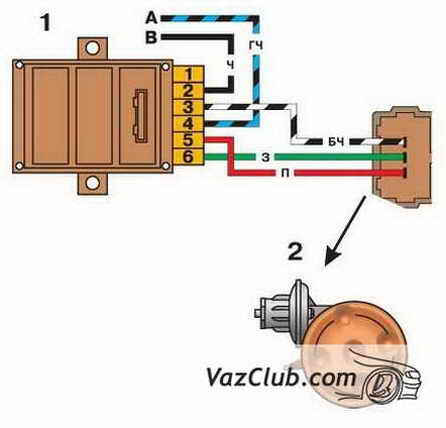

схема характеристик распределителя зажигания лада классика

Схема для снятия характеристик датчика-распределителя зажигания на стенде: 1 — коммутатор; 2 — датчик-распределитель зажигания; А — к клемме "+" стенда; В — к клемме "прерыватель " стенда

Снятие характеристики автоматического опережения зажигания. Установите распределитель зажигания лада классика (или датчик-распределитель) на стенд и выполните электрические соединения в соответствии с инструкцией на стенд. Для датчика-распределителя зажигания 38.3706 выполните соединения по схеме. Установите зазор 7 мм между электродами разрядника.
Включите электродвигатель стенда и вращайте валик распределителя зажигания с частотой 150–200 мин-1. По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений.

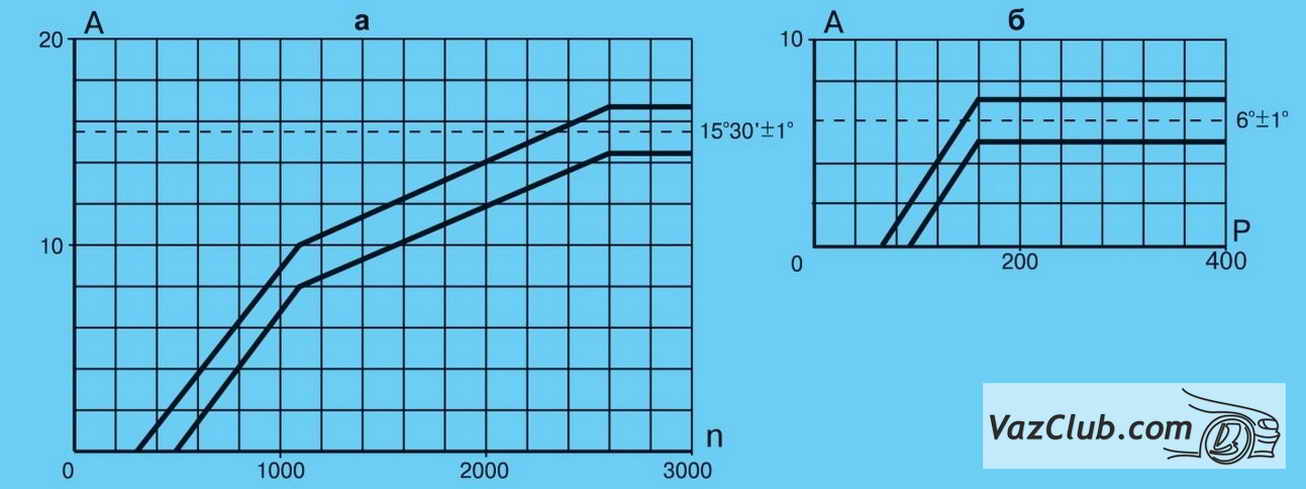

характеристики центробежного и вакуумного регуляторов опережения зажигания ваз 2104, ваз 2105, ваз 2107

Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания: А — угол опережения зажигания, град; n — частота вращения валика распределителя зажигания, мин-1; Р — разрежение, мм рт. ст.

Повышая ступенчато частоту вращения на 200–300 мин-1, определяйте по диску число градусов опережения зажигания, соответствующее каждой частоте вращения валика распределителя зажигания. Полученную характеристику центробежного регулятора опережения зажигания.
Проверка угла замкнутого состояния контактов. Включите электродвигатель стенда и доведите частоту вращения валика распределителя зажигания ваз 2104, ваз 2105, ваз 2107 до 1000 мин-1.
По освещенным участкам шкалы замерьте величину угла замкнутого состояния контактов, которая должна быть 55°±3°. Затем проверьте углы между моментами размыкания контактов по цилиндрам относительно первого (асинхронизм), которые не должны отличаться от номинальных более чем на ±1°.
Снятие характеристики вакуумного регулятора опережения зажигания. Соедините шлангом вакуумный регулятор распределителя зажигания ваз 2107 с вакуумным насосом стенда. Включите электродвигатель стенда и вращайте валик распределителя зажигания с частотой 1000 мин-1. По градуированному диску установите условный "нуль" по моменту искрения в любом из цилиндров.

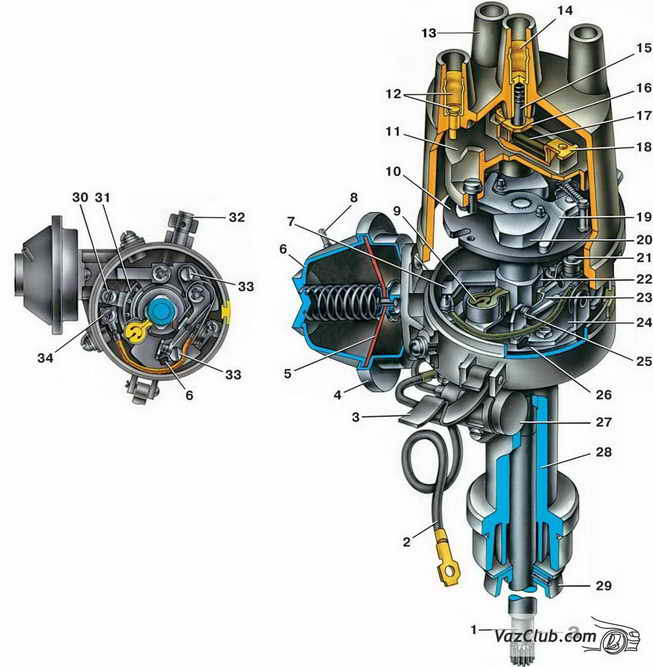

распределитель зажигания лада классика

Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами. Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

Плавно увеличивая разрежение, через каждые 20 мм рт. ст. отмечайте число градусов опережения зажигания относительно первоначального значения. Обратите внимание на четкость возврата в исходное положение после снятия вакуума подвижной пластины 26 прерывателя ваз 2105.

Проверка сопротивления изоляции. Сопротивление изоляции между высоковольтными клеммами и массой проверяется мегомметром и должно быть не менее 10 МОм при (25±5)°С. Сопротивление между низковольтной клеммой прерывателя и массой должно быть таким же. Оно измеряется при разомкнутых контактах прерывателя.

Проверка конденсатора. Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20–0,25 мкФ.
Проверка бесконтактного датчика в датчике-распределителе зажигания 38.3706. С выхода датчика снимается напряжение, если в его зазоре находится стальной экран. Если экрана в зазоре нет, то напряжение на выходе датчика близко к нулю.

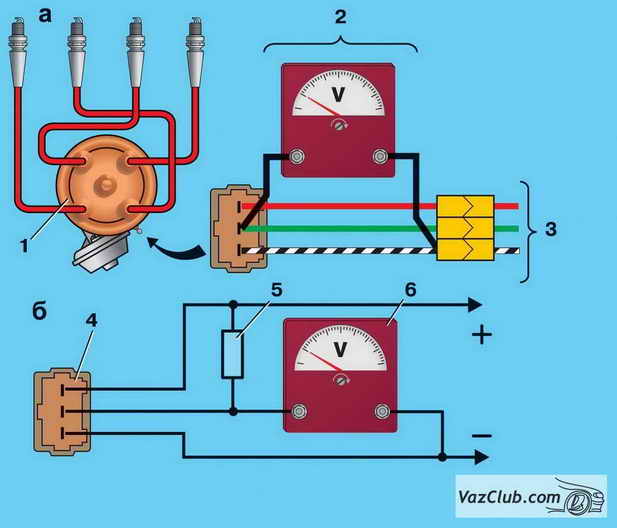

проверка бесконтактного датчика

Схемы для проверки бесконтактного датчика на автомобиле (а) и на снятом датчике–распределителе зажигания (б): 1 — датчик–распределитель зажигания; 2 — переходной разъем c вольтметром; 3 — жгут проводов автомобиля; 4 — штекерный разъем, присоединяемый к датчику– распределителю зажигания; 5 — резистор 2 кОм; 6 — вольт-метр с пределом шка-лы не менее 15 В и внутренним сопротивлением не менее 100 кОм

На автомобиле датчик можно проверить по схеме. Между штепсельным разъемом датчика-распределителя зажигания ваз 2104, ваз 2105, ваз 2107 и разъемом жгута проводов подключается переходной разъем 2 с вольтметром. Включите зажигание и, медленно поворачивая специальным ключом 67.7811.9508 коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно резко меняться от минимального — не более 0,4 В, до максимального — не более, чем на 3 В меньшего напряжения питания.
На снятом c двигателя датчике-распределителе зажигания ваз 2104 датчик можно проверить по схеме (при напряжении питания 8–14 В). Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно быть в указанных выше пределах.
