Система зажигания Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Схема классической системы зажигания лада классика: 1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме "30" генератора

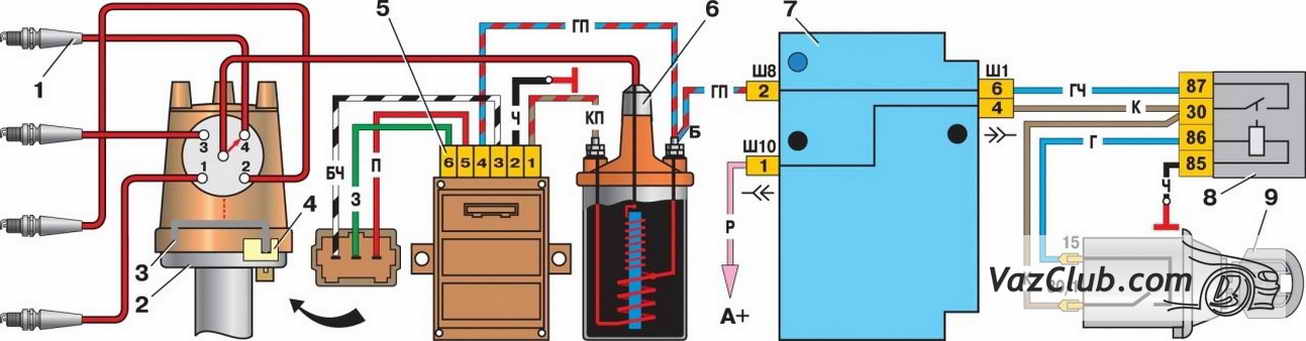

Схема бесконтактной системы зажигания ваз 2104, ваз 2105, ваз 2107: 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме "30" генератора

Электрическая схема системы зажигания ваз 2107. С 1987 г. на части автомобилей устанавливается бесконтактная система зажигания. У этой системы цепь питания первичной обмотки
катушки зажигания прерывается электронным коммутатором 5. Управляющие импульсы на коммутатор подаются от бесконтактного датчика ваз 2104, расположенного в датчике-распределителе зажигания.
С 1986 г. устанавливается дополнительное реле зажигания ваз 2105 типа 113.3747-10.
