Сборка и разборка передней подвески Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разборка. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начать непосредственно на автомобиле ваз 2104, перед тем, как сжимать пружину подвески. Для этого:
— отогните лепестки стопорных пластин, выверните болты крепления суппорта, отведя его в сторону, и закрепите суппорт так, чтобы он не висел на шлангах;

Снятие колпака ступицы колеса съемником 67.7801.9514

— съемником 67.7801.9514 снимите колпак ступицы переднего колеса ваз 2105;

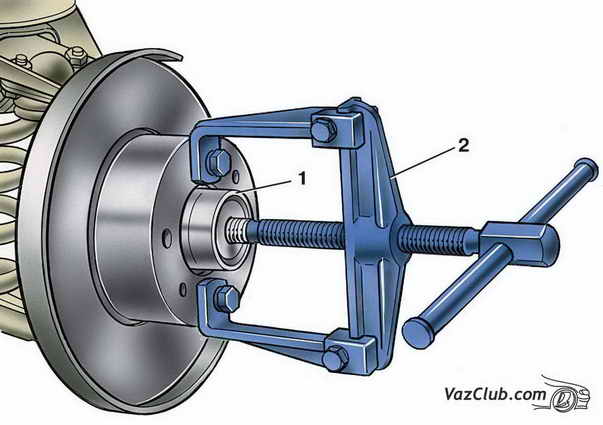

Снятие ступицы переднего колеса съемником А.40005/1/9В: 1 — ступица колеса; 2 — съемник

— отверните регулировочную гайку подшипников ступицы, снимите шайбу и съемником А.4000/1/9В снимите ступицу в сборе с подшипниками, сальником и тормозным диском; снимите внутреннее кольцо внутреннего подшипника с поворотного кулака.
Дальнейшую разборку проводят после снятия с автомобиля узла подвески ваз 2107, закрепив его на верстаке и действуя в следующем порядке:

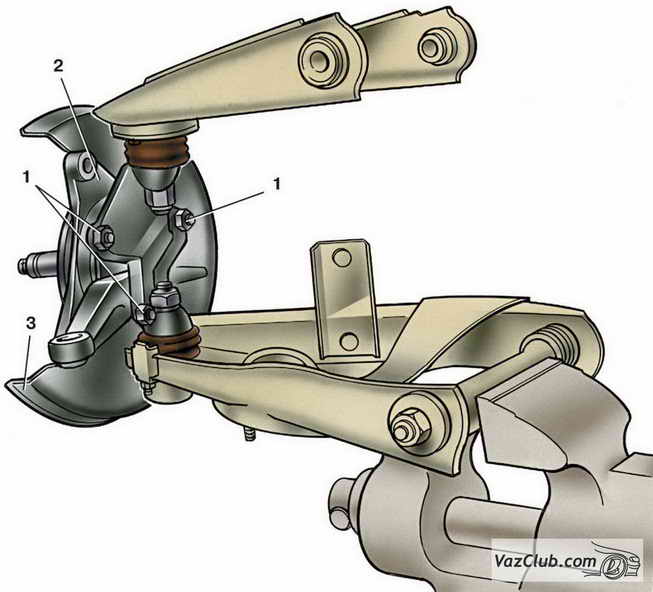

Узел подвески левого колеса, закрепленный на верстаке для разборки: 1 — гайки крепления рычага поворотного кулака, кронштейна крепления суппорта и защитного кожуха к поворотному кулаку; 2 — кронштейн крепления суппорта; 3 — защитный кожух тормозного диска

— отверните все гайки 1, снимите стопорные пластины и рычаг поворотного кулака; при этом освобождаются кронштейн 2 крепления тормозного суппорта и защитный кожух 3 тормозного диска ваз 2104, ваз 2105, ваз 2107;

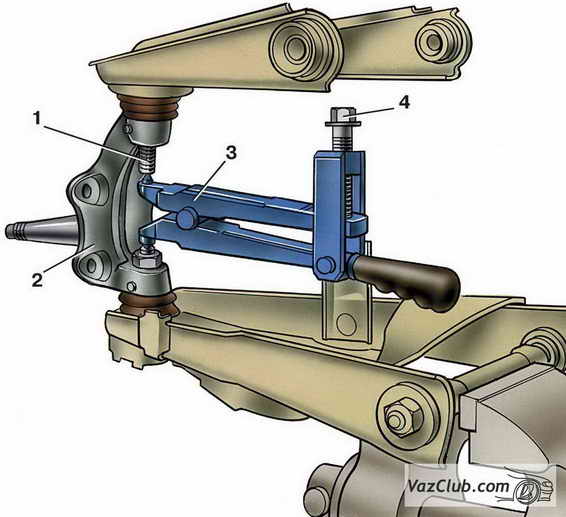

Отсоединение верхнего рычага: 1 — поворотный кулак; 2 — палец шарового шарнира; 3 — приспособление 67.7801.9513; 4 — болт

— отверните гайку крепления пальца верхнего шарнира, установите съемник 67.7801.9513 между пальцами шаровых шарниров и, завертывая болт съемника, выпрессуйте палец верхнего шарнира из поворотного кулака;

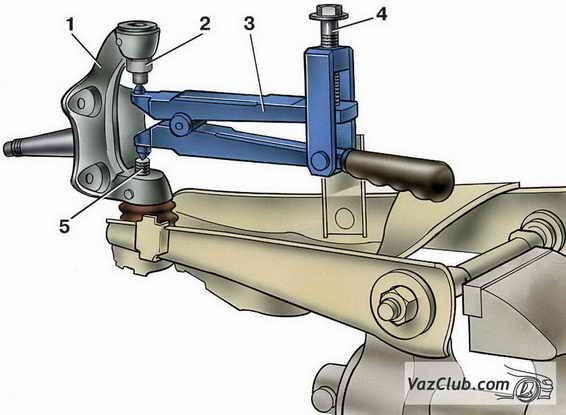

Отсоединение нижнего рычага: 1 — поворотный кулак; 2 — упор; 3 — приспособление 67.7801.9513; 4 — болт; 5 — палец шарового шарнира

— отверните гайку крепления пальца нижнего шарнира ваз 2105 и установите между пальцами шарнира и упором 2 съемник 67.7801.9513; завертывая винт съемника, выпрессуйте палец и снимите нижний рычаг с кулака.

Сборка узлов передней подвески проводится в последовательности, обратной разборке. При этом:
— подшипники ступиц ваз 2107 передних колес смажьте смазкой ЛИТОЛ-24, как указано в разделе "Замена смазки в подшипниках ступиц передних колес лада классика";
— перед сборкой шаровых шарниров рычагов подвески заложите в защитные чехлы смазку ШРБ-4 или ЛИТОЛ-24 в количестве, равном 1/3 объема чехла в свободном состоянии;
— гайки и болты крепления узлов и деталей подвески ваз 2104, ваз 2105, ваз 2107 затягивайте моментами, указанными в приложении 1;
— после сборки подвески и установки ее на автомобиль следует "обмять" элементы подвески, совершив 15–20 км пробег, после которого обязательно проверьте и при необходимости отрегулируйте углы установки колес.
