Снятие и установка ручного тормоза Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Установите рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. "Задние тормоза ваз 2104, ваз 2105, ваз 2107").

Схема тормозной системы лада классика: 1 — диск тормоза; 2 — педаль тормоза; 3 — вакуумный усилитель; 4 — главный цилиндр гидропривода тормозов; 5 — трубопровод контура привода передних тормозов; 6 — защитный кожух переднего тормоза; 7 — суппорт переднего тормоза; 8 — вакуумный трубопровод; 9 — бачок главного цилиндра; 10 — кнопка рычага привода стояночного тормоза; 11 — рычаг привода стояночного тормоза; 12 — тяга защелки рычага; 13 — защелка рычага; 14 — кронштейн рычага привода стояночного тормоза; 15 — возвратный рычаг; 16 — трубопровод контура привода задних тормозов; 17 — фланец наконечника оболочки троса; 18 — колесный цилиндр заднего тормоза; 19 — регулятор давления задних тормозов; 20 — рычаг привода регулятора давления; 21 — колодки тормоза; 22 — рычаг ручного привода колодок; 23 — тяга рычага привода регулятора давления; 24 — кронштейн крепления наконечника оболочки троса; 25 — задний трос; 26 — контргайка; 27 — регулировочная гайка; 28 — втулка; 29 — направляющая заднего троса; 30 — направляющий ролик; 31 — передний трос; 32 — упор выключателя контрольной лампы стояночного тормоза; 33 — выключатель стоп-сигнала

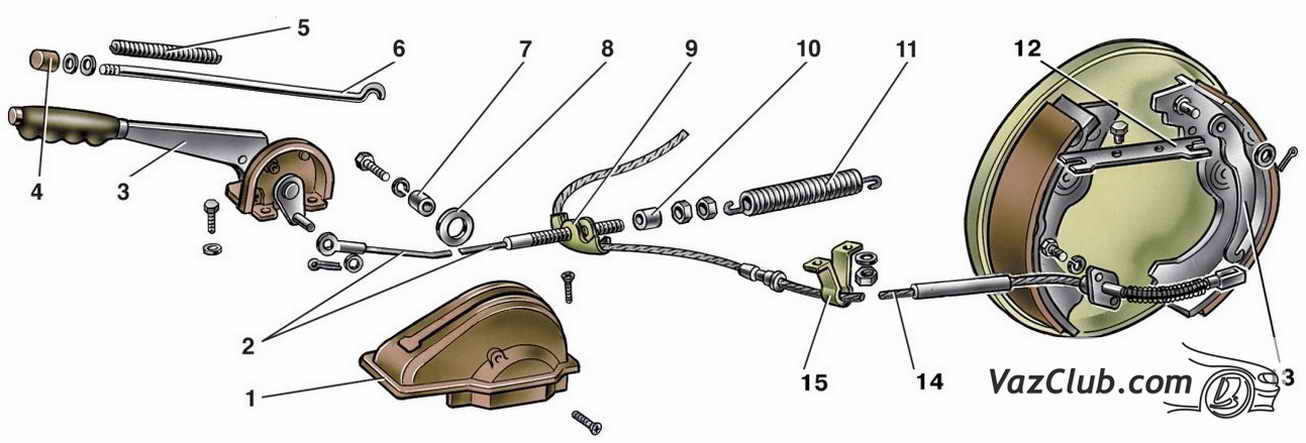

Детали привода стояночного тормоза ваз 2105: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — распорная планка; 13 — рычаг ручного привода колодок; 14 — задний трос; 15 — кронштейн крепления заднего троса

Ослабив контргайку 26 и регулировочную гайку 27, снимите оттяжную пружину 11, затем полностью отверните контргайку и гайку.
Отсоедините кронштейны 15 троса от пола кузова ваз 2104 и задний наконечник троса от щита тормоза; снимите кронштейны и задний трос ваз 2105.
Снимите ролик 8 со втулкой 7.
Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода ручного тормоза.
Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. "Регулировка стояночного тормоза ваз 2107"). При установке смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза ваз 2107, втулку ролика и наконечник переднего троса.
