Разборка карданной передачи Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Нанесите метки (краской или керном), определяющие взаимное положение разделяемых деталей, чтобы соединить их при сборке в том же положении и сохранить неизменной балансировку валов.

Извлечение стопорных колец подшипников крестовины

Установите в тиски передний карданный вал ваз 2105. Снимите стопорные кольца.

ПРИМЕЧАНИЕ
Перед разборкой карданных шарниров нанесите метки на стопорных кольцах и соответствующих вилках, чтобы при сборке установить кольца на прежние места.

Выпрессовка подшипников крестовины из вилок карданного вала: 1 — игольчатый подшипник; 2 — вилка карданного шарнира; 3 — струбцина 67.7823.9522

Выпрессуйте корпуса подшипников из вилки карданного шарнира, используя струбцину 67.7823.9522 или выколотку с молотком.
В шарнирах новой конструкции выпрессовывать игольчатые подшипники таким образом невозможно из-за увеличенной толщины вилки шарнира. Поэтому корпуса подшипников выпрессовывают в следующем порядке:

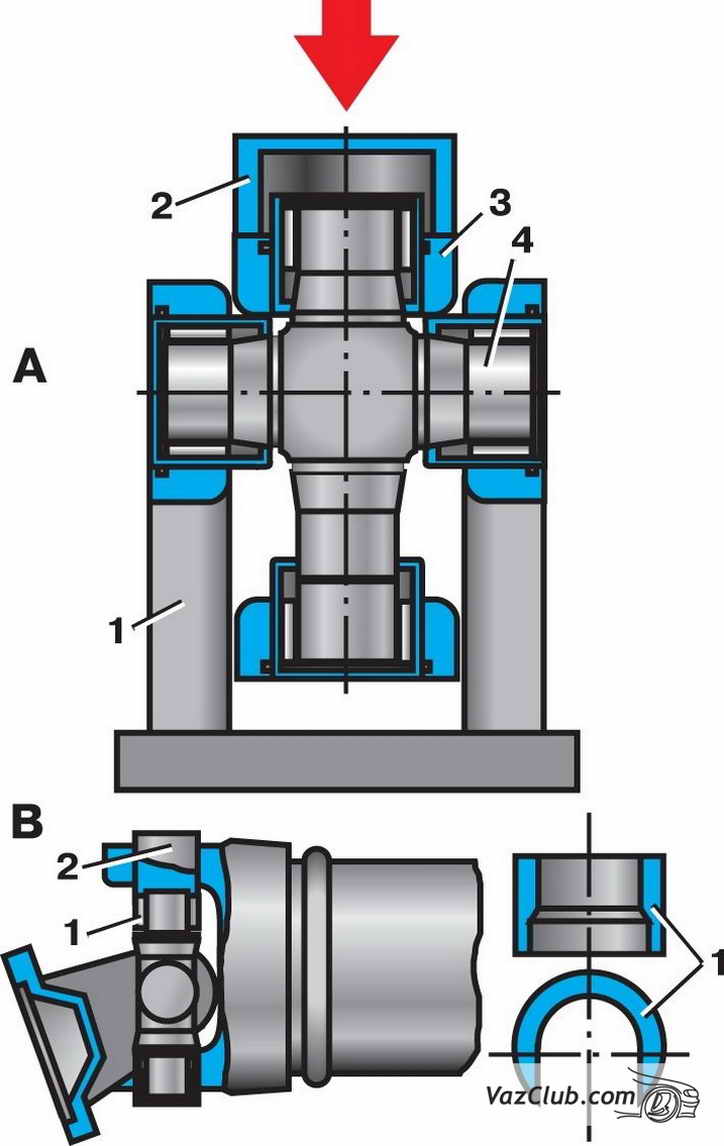

Разборка карданного шарнира (новой конструкции): а) первая операция: 1 — опора пресса; 2 – втулка; 3 — вилка шарнира; 4 — крестовина; б) вторая операция: 1 — разрезная втулка; 2 – подшипник крестовины

— установите карданный вал ваз 2107, ваз 2105, ваз 2104 одной из вилок карданного шарнира на опору 1 пресса. Через специальную втулку 2 штоком пресса переместите другую вилку (поз. 3) шарнира вниз до упора в крестовину;
— повернув вилку шарнира на 180°, повторите указанные операции, то есть переместите другой конец вилки вниз до упора в крестовину. При выполнении этих операций противоположный подшипник крестовины ваз 2104, 2105, 2107 частично выйдет из отверстия вилки и в полученный зазор между вилкой и крестовиной можно будет установить втулку 1 с боковым вырезом;
— установите втулку 1 на шип крестовины, переместите вилку шарнира вниз до выпрессовки подшипника 2;
— используя указанные приемы, выпрессуйте другие подшипники крестовины ваз 2104.

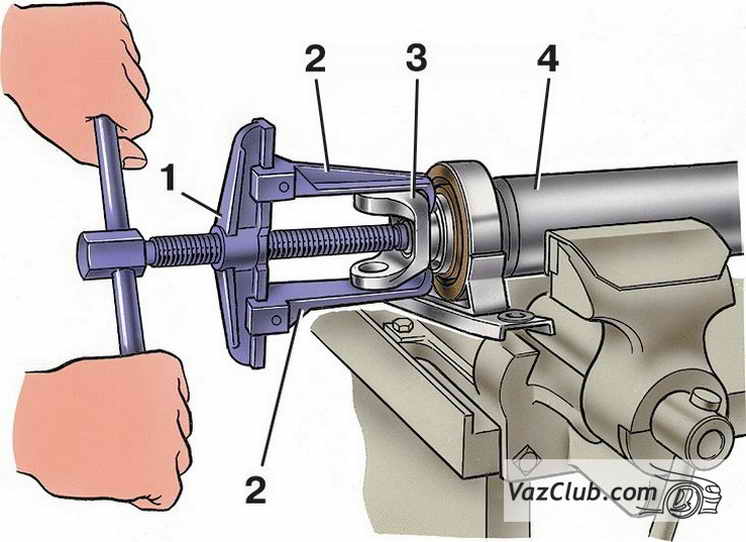

Снятие вилки с переднего карданного вала: 1 — съемник А.40005/1/5; 2 — рычаги съемника; 3 — вилка переднего карданного вала; 4 — передний карданный вал

Отверните гайку крепления вилки карданного шарнира к переднему карданному валу ваз 2107. Снимите вилку съемником А.40005/1/5.

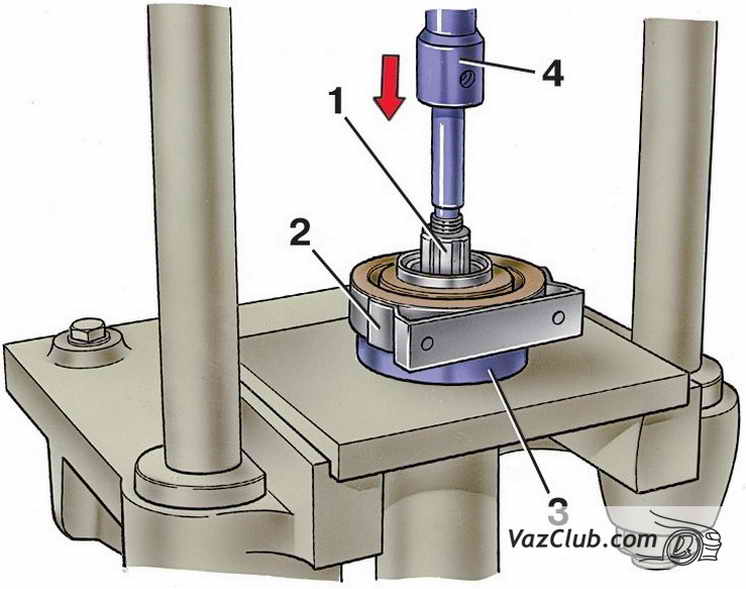

Снятие упругой промежуточной опоры с переднего карданного вала: 1 — шлицевой конец переднего карданного вала; 2 — промежуточная упругая опора; 3 — подкладные полукольца; 4 — пуансон пресса

Под прессом с помощью подкладных полуколец 3 снимите с переднего вала промежуточную опору в комплексе с подшипником и пылеотражателем.

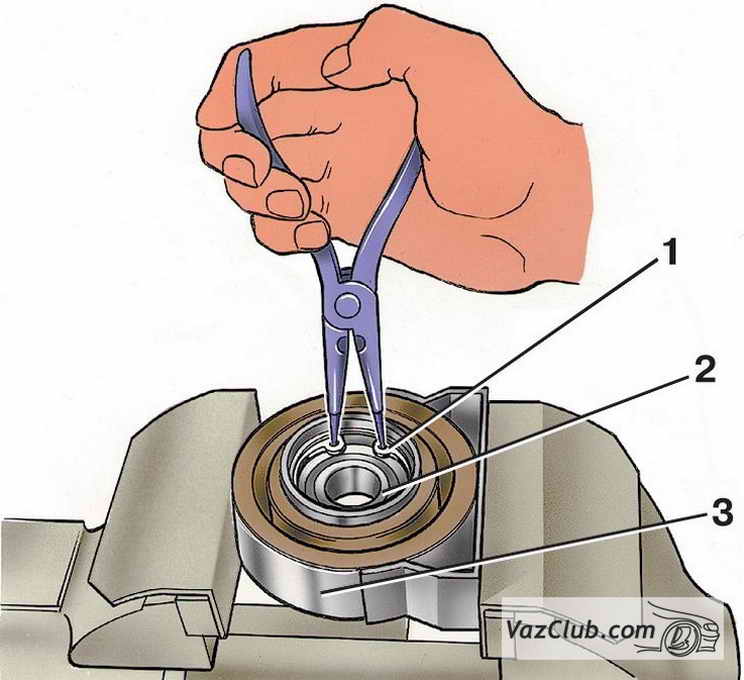

Извлечение стопорного кольца подшипника упругой опоры: 1 — стопорное кольцо; 2 — подшипник; 3 — упругая опора

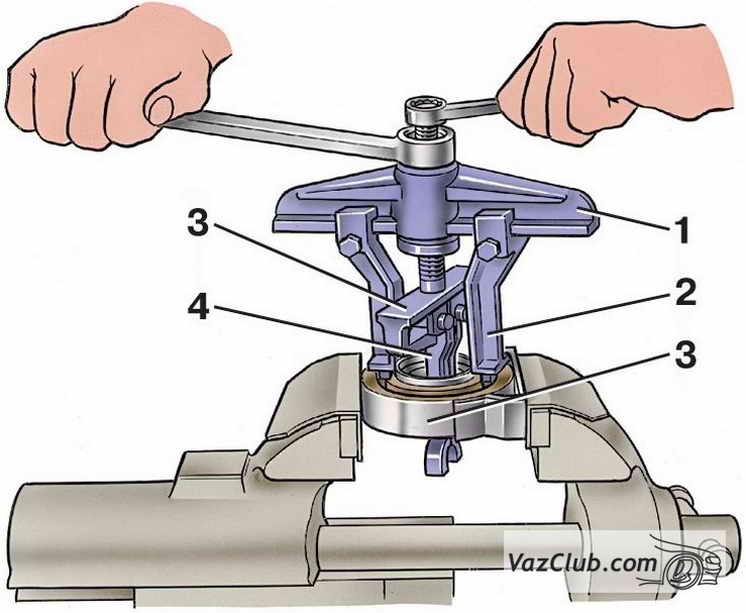

Выпрессовка подшипника из упругой опоры: 1 — планка А.40005/2; 2 — лапки А.40005/11; 3 — съемник А.40005/4; 4 — лапки; 5 — упругая опора

Для разборки промежуточной опоры ваз 2104, ваз 2105, ваз 2107 снимите стопорное кольцо, а затем съемником А.40005/2/4/11 выпрессуйте подшипник из опоры.
Разберите задний вал, используя вышеописанные приемы.
