Регулировка привода выключения сцепления Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

В приводе выключения сцепления выполняются следующие регулировки:

Педаль и главный цилиндр привода сцепления ваз 2104, ваз 2105, ваз 2107: 1 — корпус главного цилиндра; 2 — гнездо; 3 — перепускное (компенсационное) отверстие; 4 — прокладка штуцера; 5 — штуцер; 6 — стопорная пружинная шайба; 7 — поршень главного цилиндра; 8 — уплотнительное кольцо; 9 — поршень толкателя; 10 — крючок; 11 — кронштейн педалей сцепления и тормоза; 12 — пружина сервопривода педали сцепления; 13 — оттяжная пружина педали сцепления; 14 — ограничитель хода педали сцепления; 15 — педаль сцепления; 16 — толкатель поршня; 17 — защитный колпачок; 18 — стопорное кольцо; 19 — впускное отверстие; 20 — уплотнительное кольцо (кольцевой клапан); 21 — перепускное отверстие поршня; 22 — рабочая полость цилиндра; 23 — пружина; 24 — прокладка; 25 — пробка

— устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра лада классика. Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4–2 мм;

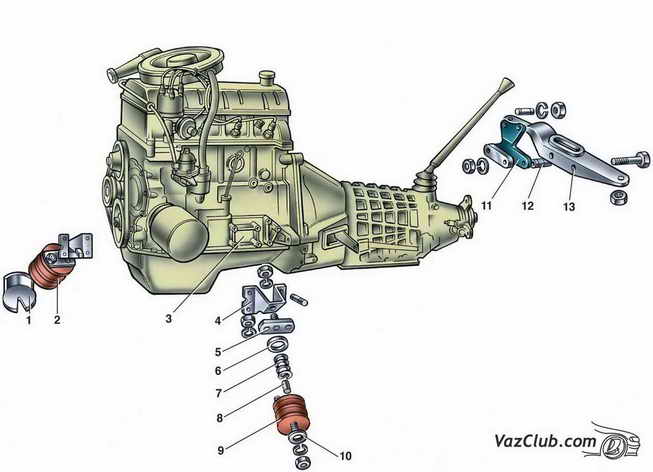

Подвеска двигателя: 1 — кожух опоры; 2 — опора передней подвески двигателя; 3 — фланец блока цилиндров; 4 —кронштейн; 5 — промежуточная пластина; 6 — изолирующее пластмассовое кольцо; 7 — пружина опоры; 8 — буфер; 9 — подушка опоры; 10 — шайба; 11 — опора задней подвески двигателя; 12 — дистанционная втулка; 13 — поперечина задней подвески двигателя

— свободный ход толкателя рабочего цилиндра сцепления ваз 2104, ваз 2105, ваз 2107, равный 4–5 мм, регулируется гайкой 5, которая фиксируется контргайкой 6. Величина свободного хода толкателя контролируется специальным шаблоном.
После выполнения указанных регулировок свободный ход педали сцепления ваз 2104, ваз 2105, ваз 2107, до начала выключения сцепления, должен составлять 25–35 мм.
