Проверка балки заднего моста Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Тщательно проверьте техническое состояние балки, особенно при ремонте автомобиля ваз 2107, ваз 2105, ваз 2104, потерпевшего аварию. Деформированная балка может явиться причиной шума заднего моста и ускоренного износа шин.
Деформацию балки моста проверяют как в горизонтальной, так и в вертикальной плоскостях.
Прикрепив к каждому концу балки фланец А.70172, установите балку фланцами на одинаковые призмы, расположенные на поверочной плите длиной не менее 1600 мм так, чтобы поверхность прилегания картера к балке находилась в вертикальной плоскости.

балка заднего моста ваз 2107, ваз 2105, ваз 2104

Проверка вертикальных деформаций балки заднего моста с помощью угольника по наружной поверхности фланца А.70172

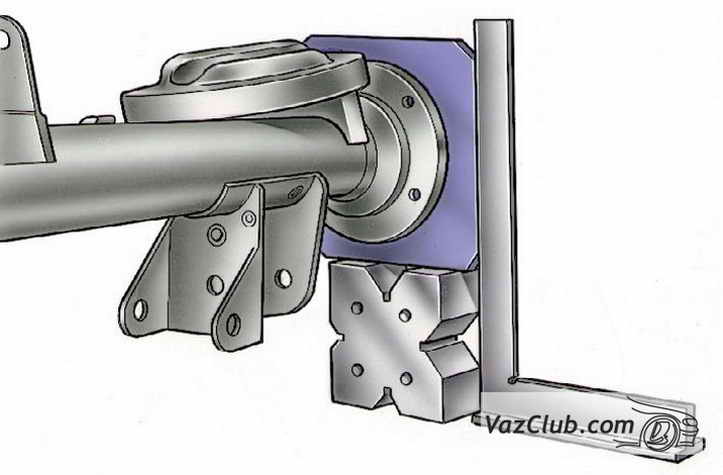

скручивание балки заднего моста

Проверка скручивания балки заднего моста с помощью угольника по боковой поверхности фланца А.70172

Проверьте деформацию балки ваз 2107, приставляя угольник к наружной и боковой поверхностям фланца А.70172; если балка не деформирована, угольник будет прилегать плотно.
Величину деформации проверяют щупом. Если щуп 0,2 мм проходит на каком-либо фланце, необходимо выправить балку.

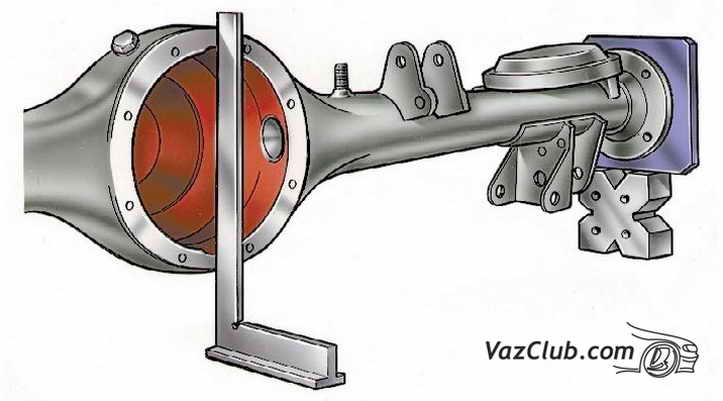

проверка балки заднего моста лада классика

Проверка перпендикулярности поверхности крепления редуктора

Угольником проверьте перпендикулярность поверхности крепления редуктора относительно опорной поверхности фланца А.70172. Щуп 0,2 мм не должен проходить.

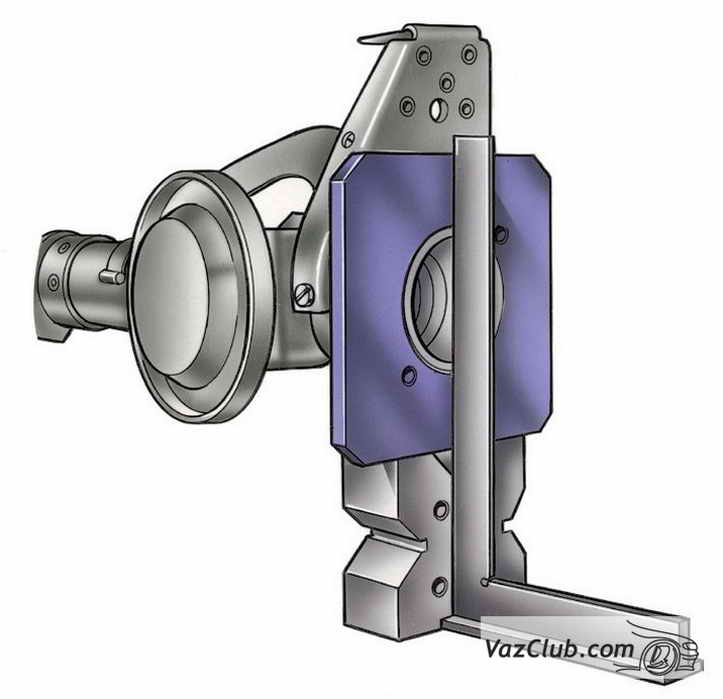

проверка горизонтальных деформаций балки заднего моста ваз 2104, ваз 2105, ваз 2107

Проверка горизонтальных деформаций балки заднего моста с помощью угольника по наружной поверхности фланца А.70172

Поверните балку моста на 90° и установите ее на призмы. Приложенный к наружной поверхности фланца угольник должен плотно прилегать, в противном случае проверьте величину деформации щупом. Щуп 0,2 мм не должен проходить.
При деформации, превышающей указанную величину, выправьте балку, придерживаясь указаний, приведенных ниже.

После выполнения всех правок тщательно промойте балку ваз 2104, магнитную пробку очистите, установите на место и проверьте:

— качество сварных швов и герметичность балки;
— чистоту внутри балки (отсутствие заусенцев, стружки и остатков масла) и чистоту сапуна балки ваз 2105.

После этого балку покрасьте снаружи для предохранения от коррозии.
