Сборка головки блока цилиндров Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

толкатели клапана Толкатель клапана с установленной регулировочной шайбой.

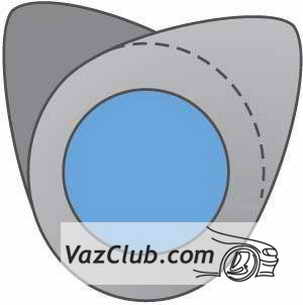

положение кулачков 1 цилиндра Положение кулачков первого цилиндра при установке распределительного вала на опоры головки блока.


Предупреждения


Перед установкой распределительного вала подложите под головку блока ваз 2108, ваз 2109, ваз 21099 деревянные подкладки, чтобы избежать повреждения клапанов.

В качестве запасных частей поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, поэтому при установке новых прокладок проверьте, чтобы их толщина была одинакова.

Не затягивайте свечи слишком сильно, так как в изоляторе свечи могут образоваться трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).


ПОРЯДОК ВЫПОЛНЕНИЯ
стопорная шайба клапана напрессовка колпачка на втулку вставка стержня клапана

1. Установите опорную шайбу (тарелку) пружин клапана ваз 2108.

2. Напрессуйте с помощью оправки маслоотражательный колпачок на направляющую втулку клапана (на фотографии оправка не показана).

3. Смажьте моторным маслом стержень клапана и вставьте его в направляющую втулку соответствующего цилиндра (по меткам, нанесенным при разборке).

подкладываем упор проточки под сухари клапанов ваз 2108, ваз 2109, ваз 21099

4. Подложите под клапан подходящий упор.

пружина клапана

тарелка пружины

сжатие пружины клапана

5. Переверните головку блока ваз 2108, ваз 2109, ваз 21099 и вставьте внутреннюю и наружную пружины клапана.

6. Установите на пружины тарелку пружин клапана ваз 2109.

7. Установите приспособление для сжатия пружин клапанов.

вставка сухаря в проточки клапана лада самара установка клапанов торцы стержня клапана

8. Для удобства установки приклейте консистентной смазкой сухарь к тонкой отвертке. Сожмите пружины клапана приспособлением, чтобы освободить проточки под сухарь на стержне клапана. Вставьте сухарь в проточки.

9. Таким же образом вставьте второй сухарь и, постепенно ослабляя нажим на ручку приспособления, разожмите клапанные пружины, чтобы сухари вошли в отверстие тарелки пружин клапанов. Снимите приспособление. Аналогичным образом установите остальные клапаны.

10. Простучите молотком через металлический стержень по торцам стержней каждого из клапанов, чтобы сухари встали на место.

шайбы толкателя установка толкателей в цилиндры смазка шайб

11. Вставьте регулировочные шайбы в толкатели в соответствии с метками, сделанными при разборке. Шайбы вставляются в толкатель той стороной, где выгравировано значение толщины шайбы.

12. Смажьте моторным маслом и установите толкатели в соответствующие цилиндры (по меткам, сделанным при разборке).

13. Смажьте опоры распределительного вала в головке блока ваз 21099 и регулировочные шайбы толкателей моторным маслом (см. примечание).

установка распредвала ваз 2109 положение кулачкаов при установке распределительного вала смазка кулачков и шеек ваз 21099

Примечание

Перед установкой распределительного вала смажьте все опоры моторным маслом.

14. Установите распределительный вал на опоры так, чтобы оба кулачка первого цилиндра были направлены вверх. При этом кулачок привода топливного насоса должен быть со стороны шпилек крепления распределителя зажигания.

15. Смажьте шейки и кулачки распределительного вала ваз 2108, ваз 2109, ваз 21099 моторным маслом.

наносим герметик в зоне опор смазка опор распредвала корпус подшипников

16. Нанесите тонкий слой герметика на поверхность головки, сопрягающейся с корпусами подшипников в зоне крайних опор распредвала

17. Смажьте моторным маслом опоры распределительного вала в корпусах подшипников.

18. Установите корпуса подшипников на головку блока лада спутник и затяните гайки их крепления в указанном порядке моментом 18,7-23,0 Н·м (1,87-2,30 кгс·м).

сальники распределительного вала 1 – наружная сторона сальника
2 – рабочая кромка сальника
3 – шейка распределительного вала
смазка посадки сальника сальник распредвала ваз 21099 задвигаем сальник

19. Смажьте место посадки сальника в головке блока лада самара и на распределительном валу моторным маслом.

20. Сальник распределительного вала устанавливается с помощью специальной оправки. При отсутствии оправки наденьте сальник на распределительный вал до посадочного места на валу. Затем заостренной палочкой из мягкого дерева аккуратно заправьте рабочую кромку сальника на шейку вала.

21. Аккуратно задвиньте сальник до упора.

установка ролика датчик температуры охлаждающей жидкости прокладки коллектора и выпускной трубы

22. Установите на шпильку натяжной ролик и наверните гайку крепления, не затягивая ее.

23. Заверните датчик температуры охлаждающей жидкости. 24. Установите уплотнительные прокладки впускной трубы и выпускного коллектора (см. предупреждение).
установка выпускной трубы выпускной коллектор затягивание гаек

25. Установите на шпильки впускную трубу.

26. Установите на шпильки выпускной коллектор.

27. Заверните девять гаек крепления впускной трубы и выпускного коллектора моментом 21-26 Н·м (2,1-2,6 кгс·м).

установка рыма и патрубка крепление рыма ваз 2109 и патрубка забора воздуха гайки крепления патрубка

28. Установите на шпильки патрубок забора теплого воздуха и рым.

29. Заверните гайку крепления патрубка и рыма.

30. Заверните две оставшиеся гайки крепления патрубка.

установка датчика масла установка щитка карбюратора гайка крепления щитка

31. Заверните датчик контрольной лампы аварийного давления масла.

32. Установите теплоизоляционный щиток карбюратора на шпильки и заверните две гайки его крепления.

33. Затяните гайку крепления щитка на штуцере.

заворачиваем свечу прокладка карбюратора карбюратор

34. Заверните свечи зажигания.

35. Установите прокладки карбюратора.

36. Установите карбюратор на шпильки и заверните четыре гайки его крепления моментом 13-16 Н·м (1,3-1,6 кгс·м).

штуцер карбюратора

37. Заверните винт крепления штуцера подогрева карбюратора.
