Регулировка и замена натяжения ремня привода распредвала Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Для удобства восприятия процесс замены и регулировки натяжения ремня привода распределительного вала показан на снятом двигателе.
Перед началом:
снимите ремень генератора.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Отверните три болта и снимите переднюю крышку привода распределительного вала.
|

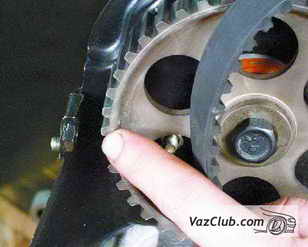

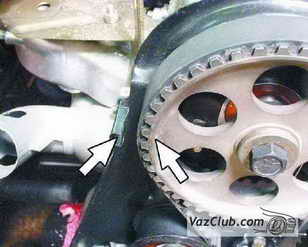

2. Установите поршень первого цилиндра ваз 2108 в в.м.т. Для этого поверните коленчатый вал за болт крепления шкива коленчатого вала так, чтобы метка на шкиве распределительного вала встала напротив метки (усика) на задней крышке привода распределительного вала лада спутник.
|

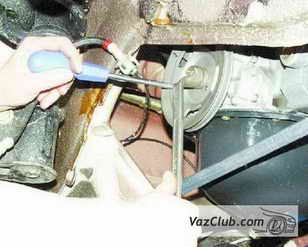

3. Отверните болт крепления шкива коленчатого вала, зафиксировав вал от проворачивания с помощью отвертки.
|
|
|
|
|
|

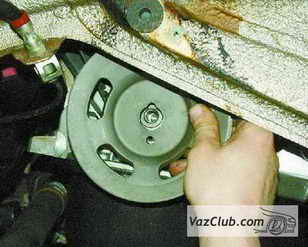

4. Снимите шкив с коленчатого вала ваз 2109.
|

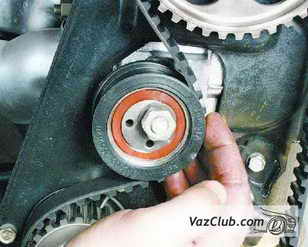

5. Ослабить затяжку гайки крепления натяжного ролика и повернуть ролик, чтобы ослабить натяжение ремня.
|

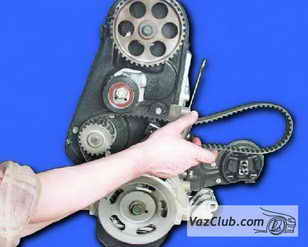

6. Снимите изношенный ремень привода распределительного вала лада самара.
|
|
|
|
|
|

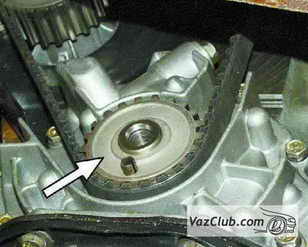

7. Установите новый ремень на зубчатый шкив коленчатого вала...
|
8. ...затем на шкив распределительного вала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиве и задней крышке совпадают.
|

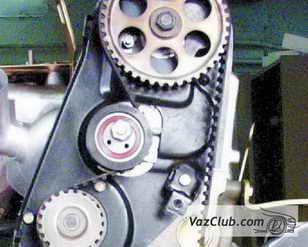

9. Оденьте ремень на зубчатое колесо водяного насоса и натяжной ролик.
|
|
|
|
 |
|
10. Установите шкив коленчатого вала ваз 21099 и затяните болт его крепления моментом 99-110 Н·м (9,9-11,0 кгс·м).
|
11. Натяните ремень, повернув соответственно ролик и затянув гайку его крепления
(см. примечание).
|

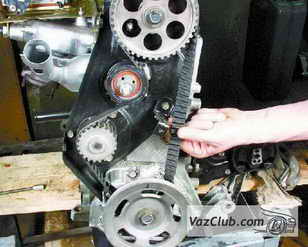

12. При правильной натяжке ремень можно повернуть двумя пальцами на 90° (усилие 15–20 Н). Проверните на два оборота коленчатый вал и еще раз проверьте натяжение ремня. При необходимости повторите регулировку. |
|
|
Примечание

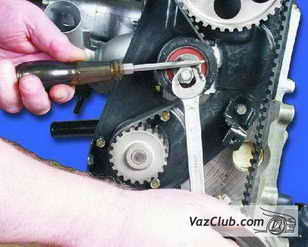

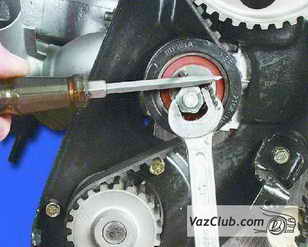

Для натяжки ремня требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержней отвертку и поворачивайте ролик, натягивая тем самым ремень. После этого затяните гайку.
|
|
|
13. Установите переднюю крышку привода распределительного вала ваз 2108, ваз 2109, ваз 21099. Затем установите ремень привода генератора и отрегулируйте его натяжение. |
|
|
