Предупреждение
При снятии и разборке карбюратора не курите и не пользуйтесь открытым огнем!
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
| 1. Отсоедините тягу воздушной заслонки. |

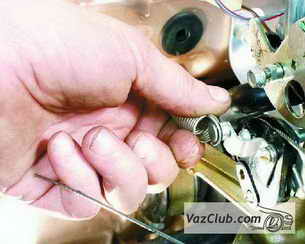

2. Снимите возвратную пружину привода акселератора. |

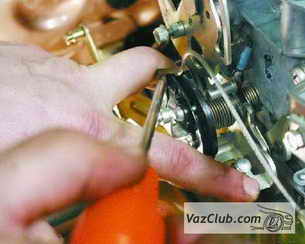

3. Снимите пружинный фиксатор на секторе привода акселератора ваз 21099, поддев его отверткой. |
|
|
|

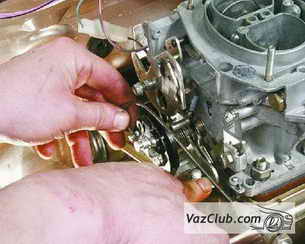

| 4. Выньте трос привода акселератора из сектора привода дроссельных заслонок ваз 2108. |

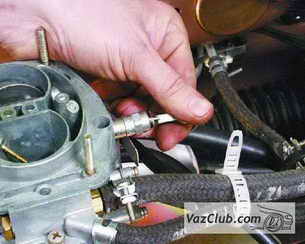

5. Отсоедините колодку провода от клапана ЭПХХ. |

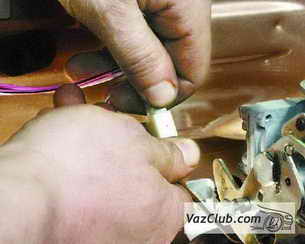

6. Разъедините колодку провода датчика – винта ЭПХХ. |
|
|
|

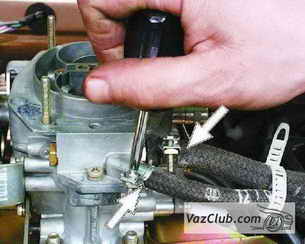

| 7. Отсоедините от карбюратора подводящий шланг и шланг обратного слива топлива. |
8. Отверните винт крепления и снимите блок подогрева карбюратора ваз 2108, ваз 2109, ваз 21099. |

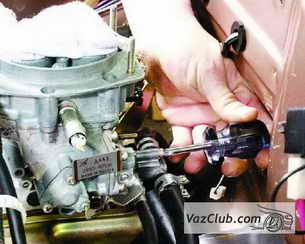

9. Снимите со штуцера шланг вентиляции картера лада самара. |
|
|
|

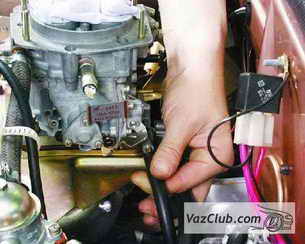

| 10. Отсоедините от карбюратора ваз 2109 вакуумную трубку. |

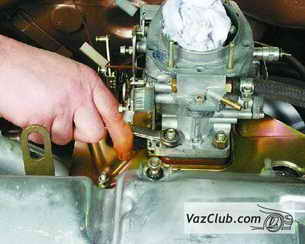

11. Отверните четыре гайки крепления карбюратора. |

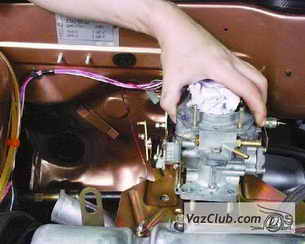

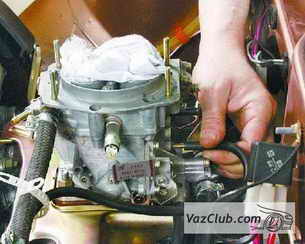

12. Осторожно снимите карбюратор. |
|
14. Установите карбюратор в порядке, обратном снятию. После установки отрегулируйте карбюратор. |
|

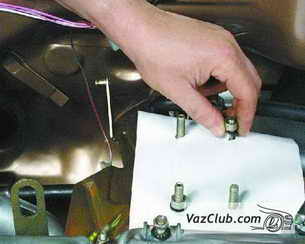

| 13. Закройте отверстие выпускной трубы чистой тряпкой или бумагой. |
|
|
