Замена блока реле и предохранителей Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

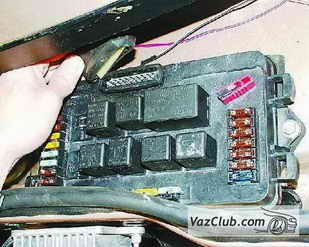

Блок реле и предохранителей ваз 2108, ваз 2109, ваз 21099 установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны.

Примечание

Блок реле и предохранителей лада самара более раннего выпуска снимается и устанавливается так же, как и описанный в настоящем руководстве.

ПОРЯДОК ВЫПОЛНЕНИЯ

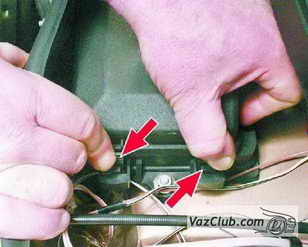

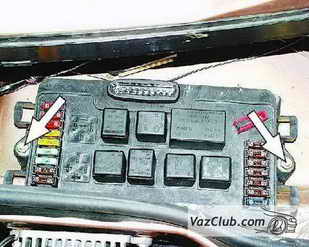

1. Откройте капот и снимите крышку с блока реле ваз 2108 и предохранителей, отжав пластмассовые защелки.	2. Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами.	3. Отверните две гайки крепления блока ваз 21099.

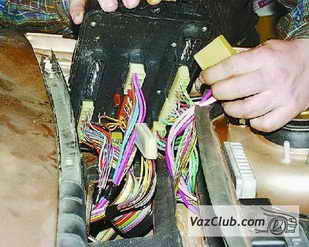

	4. Выньте блок из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке.

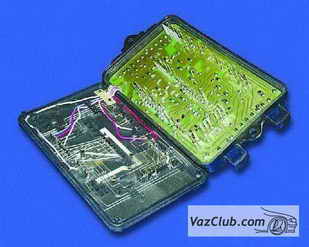

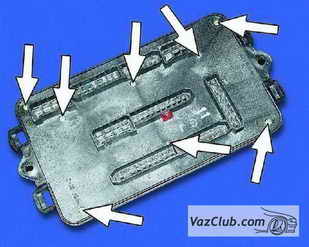

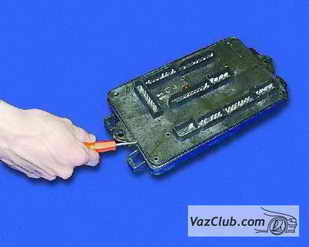

5. Отверните восемь винтов крепления нижней крышки.	6. Подцепите отверткой и откиньте нижнюю крышку блока.	7. Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты. Если это не удается, замените блок.
8. Установите блок реле и предохранителей ваз 2109 в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей.
