Снятие и установка звукового сигнала Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

Примечание

Автомобили ваз 2108, ваз 2109, ваз 21099 могут комплектоваться звуковыми сигналами типов С–304 или С–305 (разборные) или типов 20.3721-01 или 201.3721-01 (неразборные). В настоящем руководстве описан сигнал типа 20.3721-01.

звуковой сигнал ваз 2108, ваз 2109, ваз 21099

1 – крепление провода массы
2 – кронштейн
3 – провод “ ”
4 – провод массы “–”
5 – звуковой сигнал

ПОРЯДОК ВЫПОЛНЕНИЯ

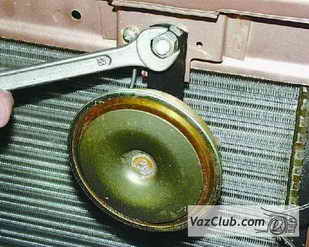

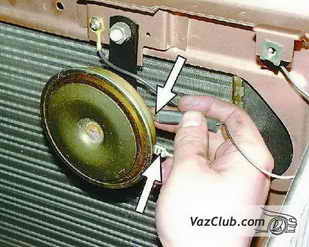

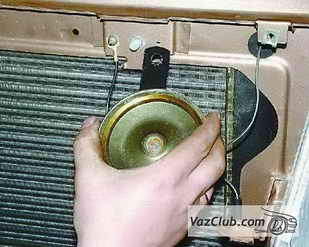

1. Снимите облицовку радиатора и отсоедините два провода от контактов сигнала лада спутник.	2. Отверните гайку крепления кронштейна сигнала к кузову.	3. Снимите звуковой сигнал лада самара.

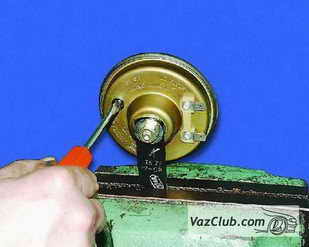

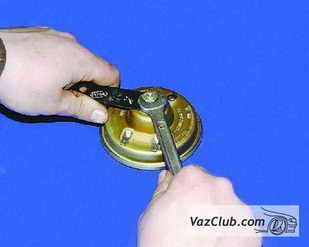

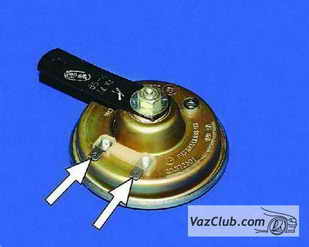

4. При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала.	5. Зачистите окисленные контакты сигнала.	6. Для регулировки сигнала зажмите его за кронштейн в тисках и подключите к контактам сигнала аккумуляторную батарею. Поворачивая регулировочный винт в соответствующую сторону, добейтесь требуемого звучания сигнала. Если громкость сигнала не удается отрегулировать, замените звуковой сигнал.
7. Установите звуковой сигнал ваз 2109, ваз 21099, ваз 2108, лада самара в обратном порядке.
